Installationsvoraussetzungen

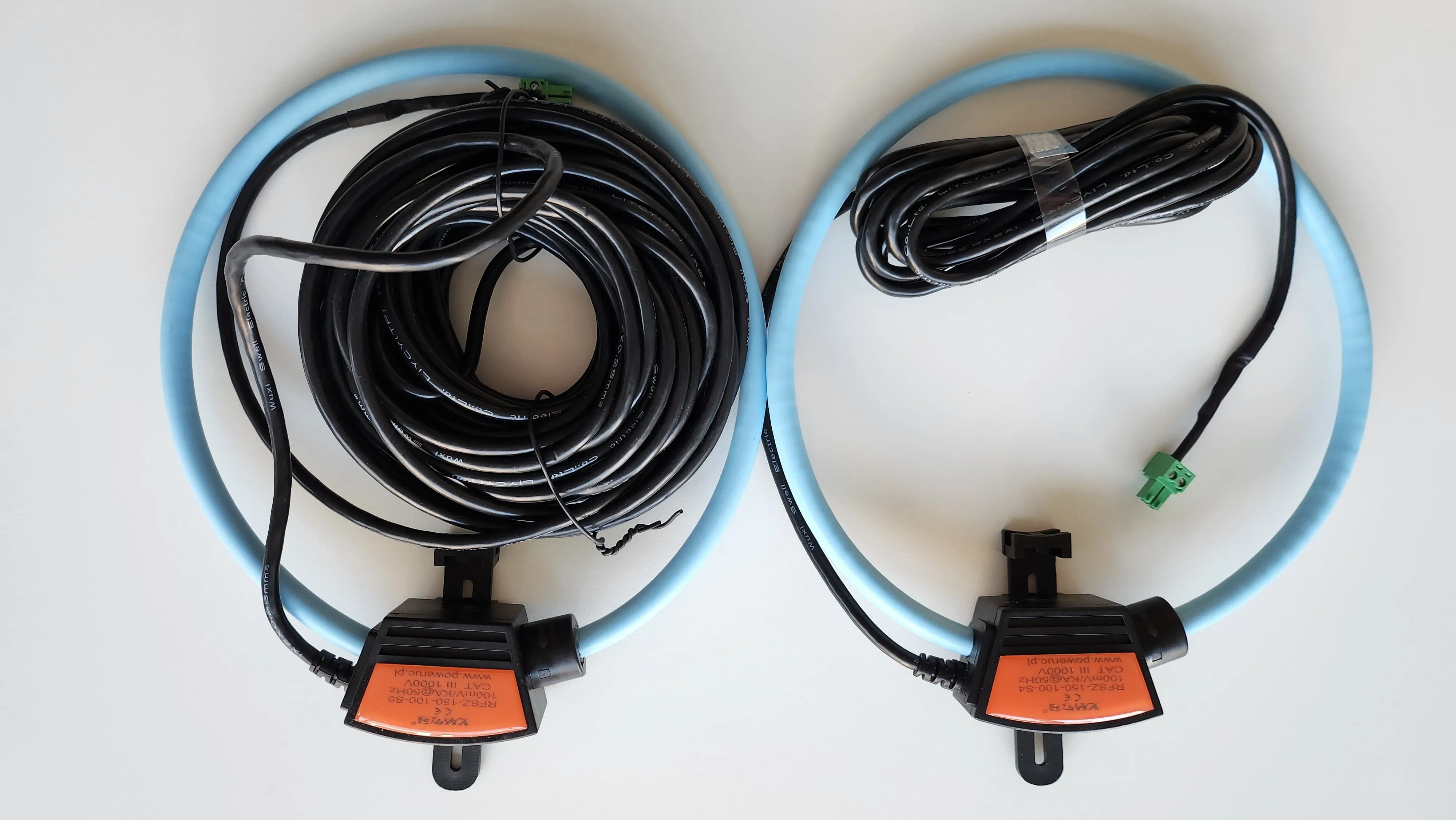

achtung da der einbau im schaltschrank oder im sicherungskasten erfolgt, empfehlen wir ihnen, sich an einen elektriker zu wenden liste der materialien das produkt clemap load management static/gateway enthält keine stromklappwandler oder rogowski spulen technische daten spannungsversorgung funkprotokoll abmessungen (bxhxt) 230v+/ 10% 50/60hz ac wifi 802 11b/g/n 105 x 86 x 59 mm entspricht den eu normen wifi frequency 2 4 – 2 5 ghz lan rj45 anschluss stromverbrauch <3w re directive 2014/53/eu lvd 2014/35/eu emc 2014/30/eu rohs2 2011/65/eu einsatzbereich (abhängig von der örtlichen konstruktion) bis zu 50 m im freien bis zu 30 m in innenräumen mechanisches interface din schiene beschreibung das clemap load management wird zur dynamischen leistungsbegrenzung von zwei oder mehr elektroladestationen in einer garage oder einem parkhaus eingesetzt der stromverbrauch des gesamten gebäudes wird gemessen und die verbleibende verfügbare leistung für die ladestationen wird in echtzeit berechnet und mitgeteilt über das online portal clemap floem kann der lastmanagement status historisch und in echtzeit überwacht und gesteuert werden das clemap load management kann im lokalen netz operieren und funktioniert grundsätzlich einwandfrei auch ohne internetverbindung während der installationsphase ist eine temporäre internetverbindung jedoch erforderlich es empfiehlt sich zudem eine feste internetverbindung zu installieren, damit nach der inbetriebnahme der zustand der ladestationen aus der ferne über clemap floem überwacht werden kann clemap load management wird in einem sicherungskasten installiert und muss an die stromversorgungsleitungen zwischen zähler und gebäude angeschlossen werden üblicherweise gibt es in einem gebäude drei eingangsleitungen die phasenleiter (l1=braun, l2=schwarz und l3=grau) und als ausgang den neutralleiter (auch n=blau genannt) die drei stromsensoren müssen an die drei eingangsleitungen angeschlossen werden installationsvoraussetzungen (gelten auch für das clemap energy monitor) bevor sie mit der installation beginnen, überprüfen sie, ob die folgenden punkte erfüllt sind sie haben ein smartphone oder einen laptop, um das clemap produkt zu aktivieren im sicherungskasten gibt es genügend platz, um das clemap produkt zu installieren a ja → weiter zu schritt 3 b nein → überprüfen sie, ob sie clemap neben dem sicherungskasten installieren können clemap kann auch in andere sicherungskästen eingebaut werden weiter zu punkt 3 gibt es am installationsort des clemap produkts eine ethernet kabelverbindung oder eventuell ein wlan netzwerk? a ja → starten sie die installation b nein → ziehen sie ein lan kabel bis zum clemap sensor oder installieren sie einen wlan repeater und fahren sie mit der installation fort sicherheitshinweis bei allen arbeiten mit strom steht die sicherheit im vordergrund die leitungen des bereichs, in dem gearbeitet wird, müssen vor den arbeiten "allpolig" abgeschaltet werden am besten geschieht dies, indem die entsprechende sicherung abgeschaltet wird aber achtung allpolig heisst, dass alle leiter, also die phase wie auch der nullleiter, stromlos geschaltet werden um dies sicherzustellen, sollte auch der fehlerstrom schutzschalter (fi) abgeschaltet werden zusätzlich müssen die leitungen vor einer berührung unbedingt auf ihre stromfreiheit überprüft werden stromkabel farben und ihre bedeutung die funktion jedes leiters lässt sich bei einer richtigen elektroinstallation an der jeweiligen farbe des stromkabels erkennen aber vorsicht alte gebäude weisen oft die falsche färbung der adern auf, da sich die normen im laufe der jahre mehrfach geändert haben grundsätzlich gibt es drei arten von elektrokabeln zum einen gibt es den aktiven leiter, den aussenleiter, auch phasenleiter (l) oder einfach phase genannt dann gibt es den neutralleiter (n) und schliesslich gibt es den schutzleiter (pe), auch einfach erde genannt (wird bei der installation des clemap produkts nicht verwendet) nachfolgend die farben der stromkabel phase l1, l2 und l3 braun, schwarz, grau neutral n blau erde pe grün gelb gehen sie jedoch, insbesondere bei älteren installationen, nicht davon aus, dass die farbgebung der elektrischen anlage korrekt ist
