Pezag Eco Duo

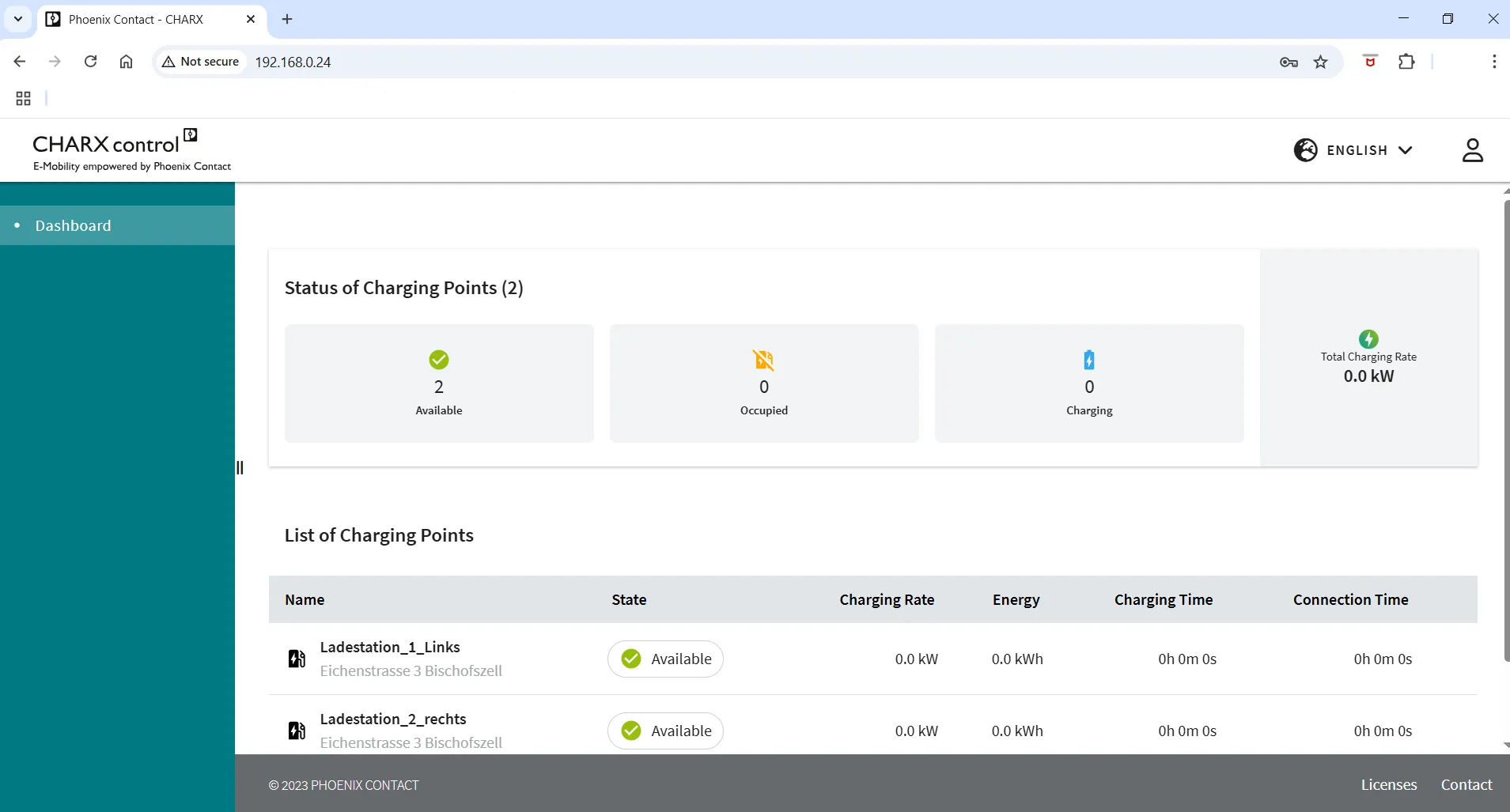

1. Accesso all'interfaccia web:

  • Assicurati che il tuo dispositivo sia connesso alla rete locale.
  • Utilizza un software come Advanced IP Scanner per trovare l'indirizzo IP del dispositivo.
  • Apri un browser web e inserisci l'indirizzo IP del dispositivo nella barra degli indirizzi.

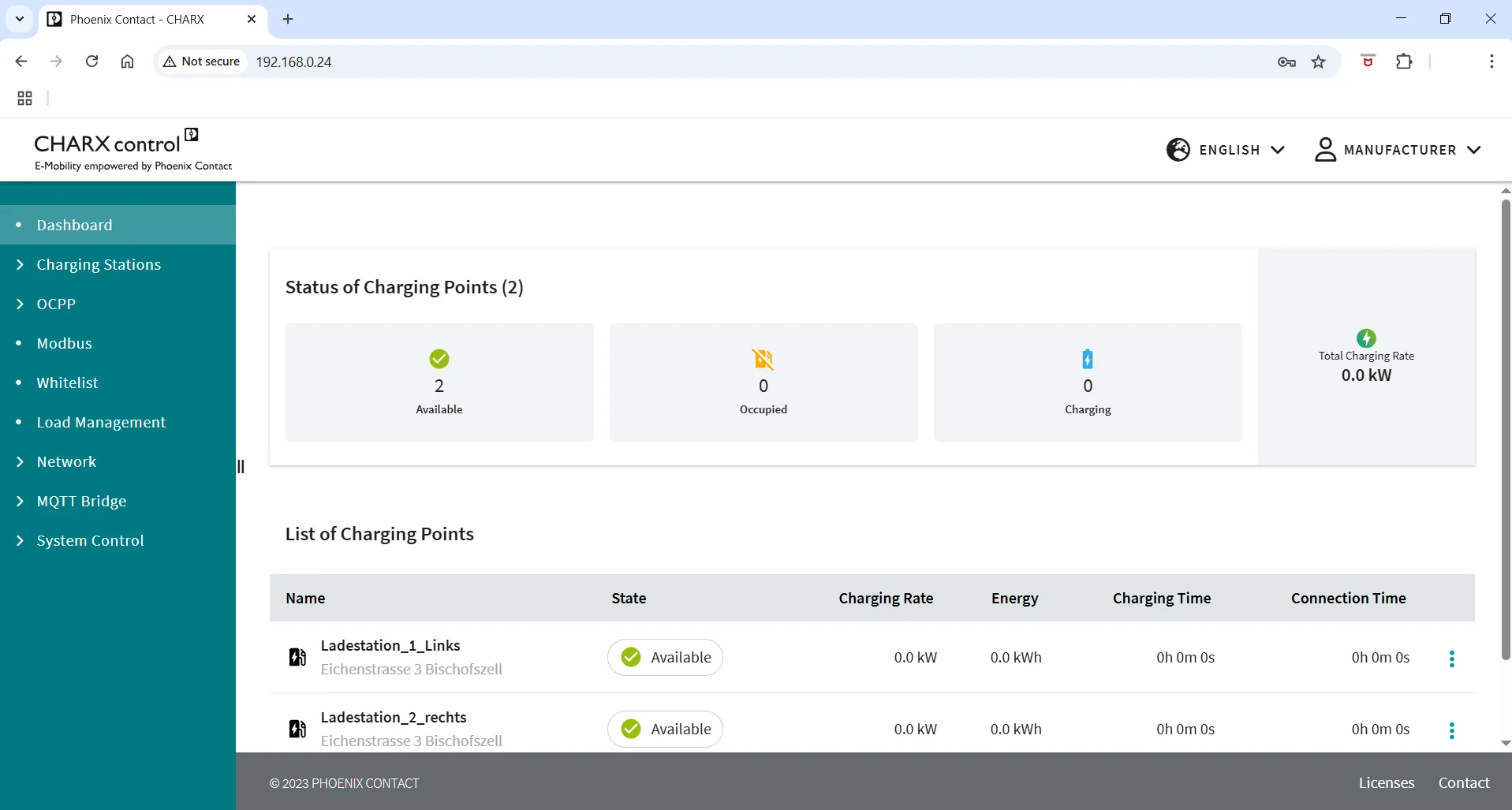

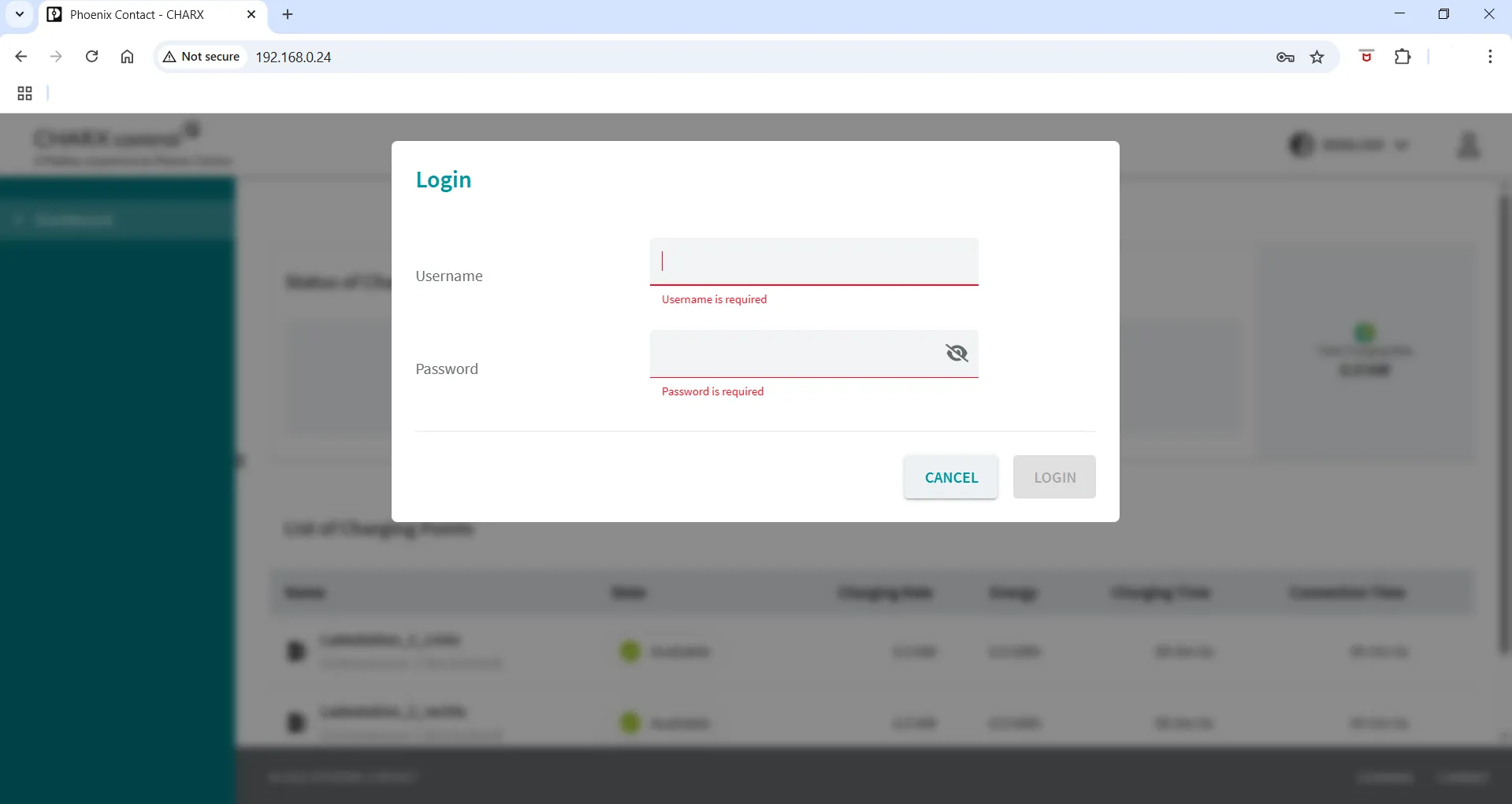

  • Accedi utilizzando le credenziali predefinite: Nome utente: manufacturer Password: manufacturer
Document image

Document image

Document image

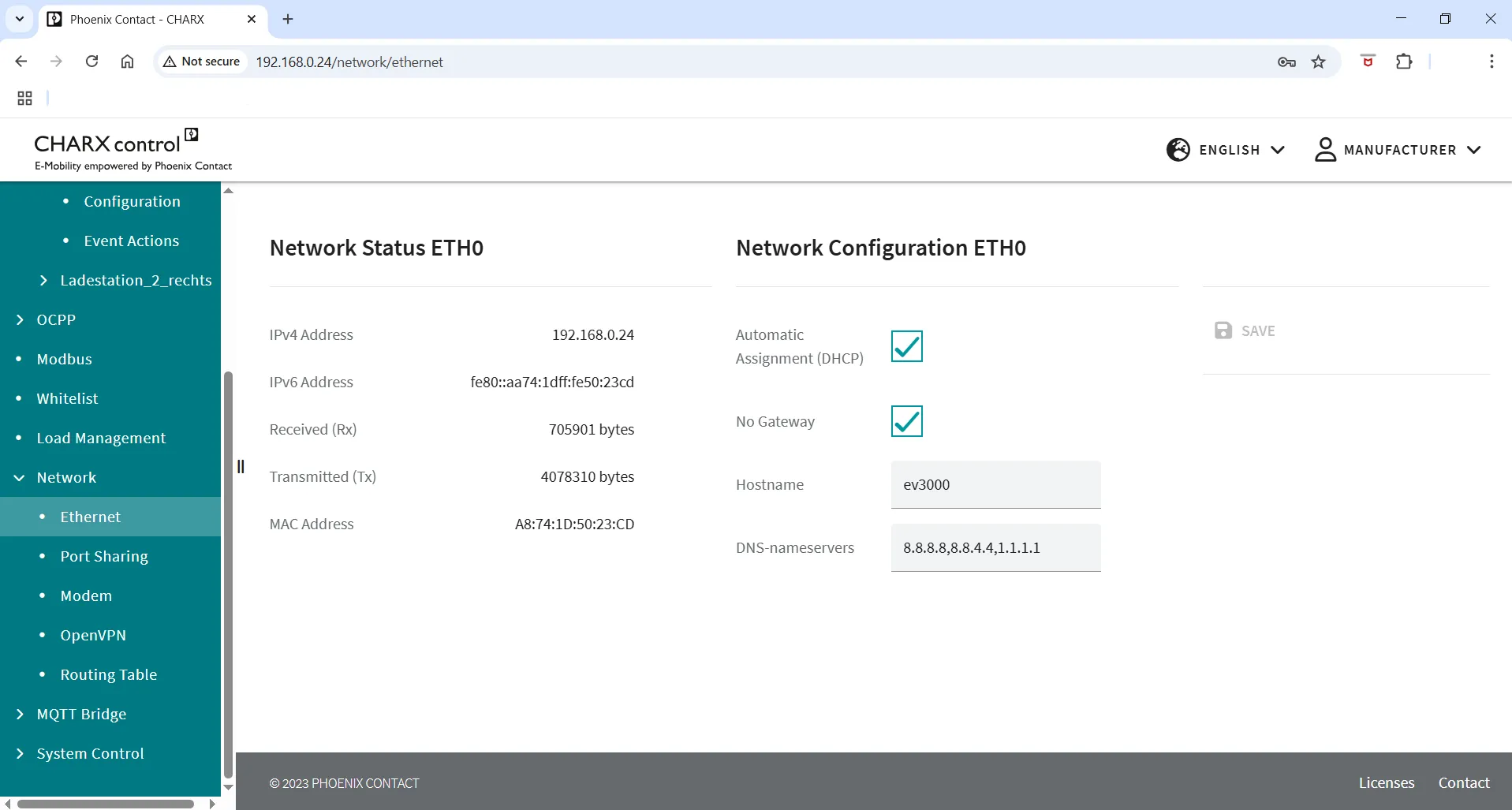

2. Configurazione della rete:

  • Vai alla scheda Network.
  • Nella scheda Ethernet, attiva l'opzione Automatic Assignment (DHCP). Ciò consente al dispositivo di ottenere automaticamente un indirizzo IP dalla rete.
Document image

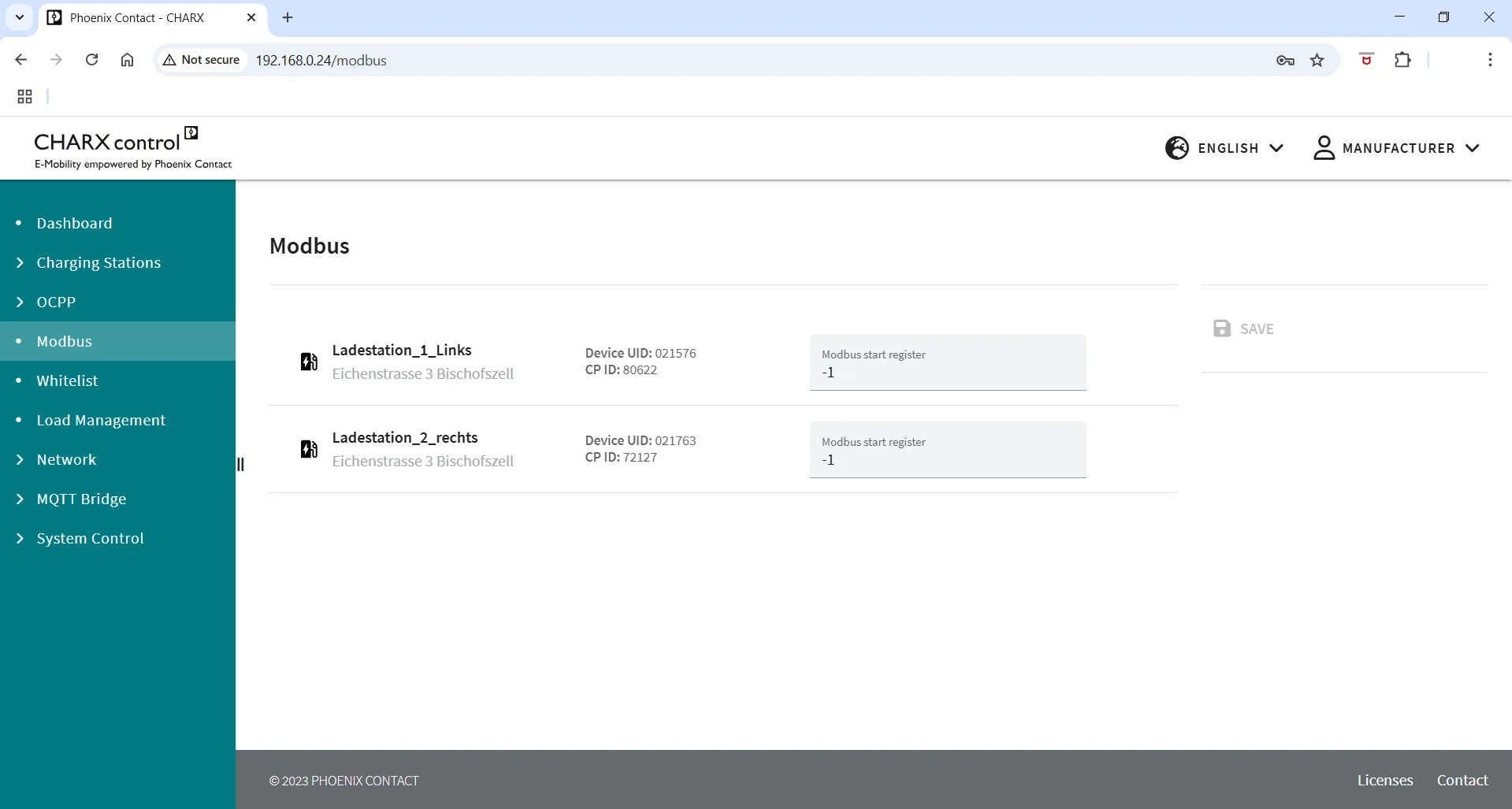

3. Configurazione Modbus:

  • Vai alla sezione Modbus.
  • Imposta il Modbus-Startregister su -1, che è l'impostazione predefinita.
Document image


4. Configurazione dei punti di ricarica:

  1. Per ogni punto di ricarica, procedi come segue:

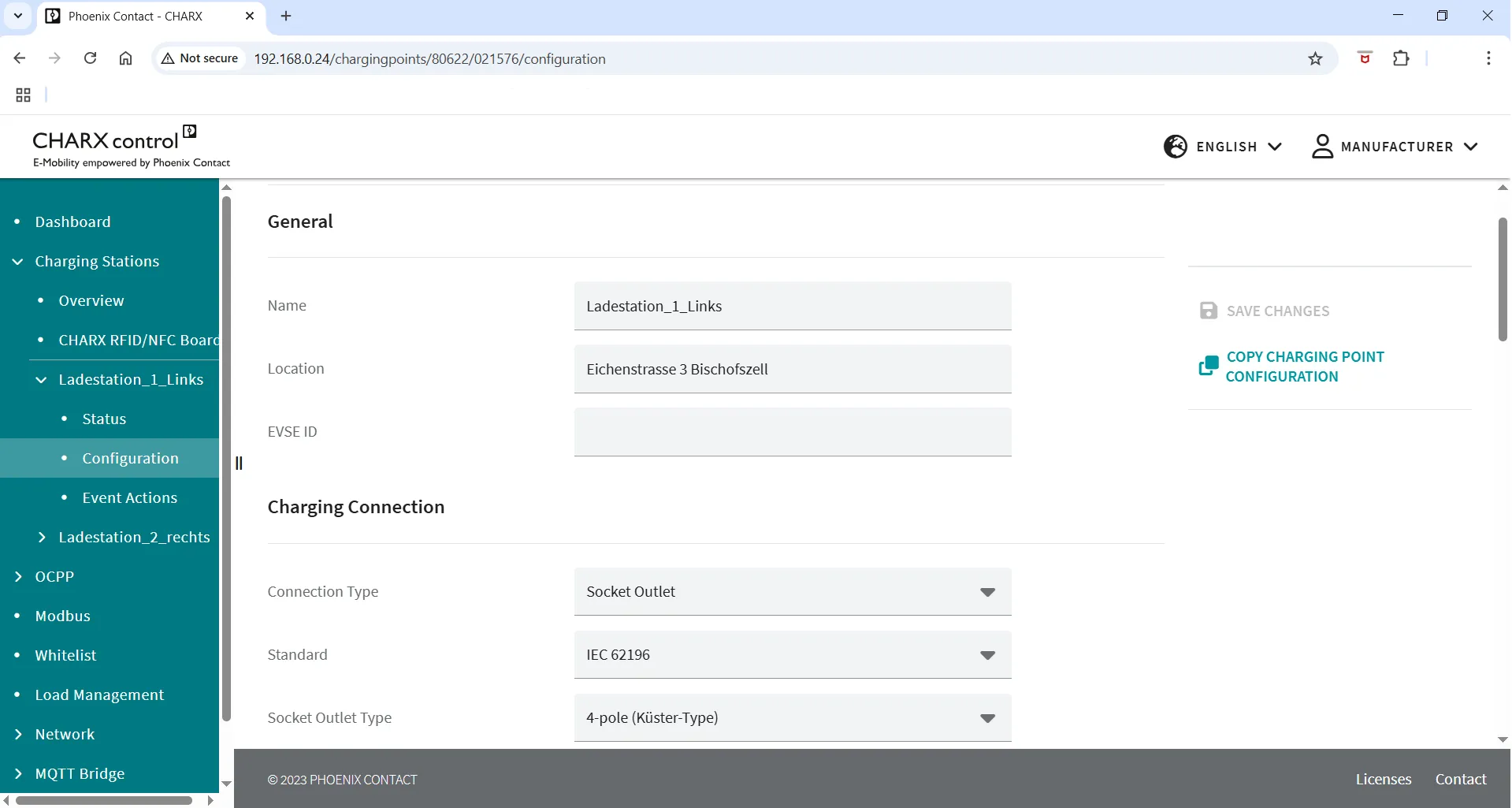

    1. Definisci il nome e la posizione del punto di ricarica:
      • Vai alla scheda Configuration del punto di ricarica.
      • Inserisci il Nome e la Posizione desiderati.
    2. Impostazione della modalità di blocco:
      • Imposta il Locking Mode su On EV connected - disconnected. Ciò garantisce che il punto di ricarica venga bloccato o sbloccato a seconda dello stato di connessione del veicolo elettrico.
    3. Impostazione della corrente di ricarica:
      • Imposta i seguenti parametri per la corrente di ricarica:
        • Charge Current Minimum: Imposta questo valore su 6A (o il valore desiderato).
        • Charge Current Maximum: Imposta questo valore su 22A (o il valore desiderato).
        • Fallback Charge Current: Imposta questo valore su 6A (o il valore desiderato).

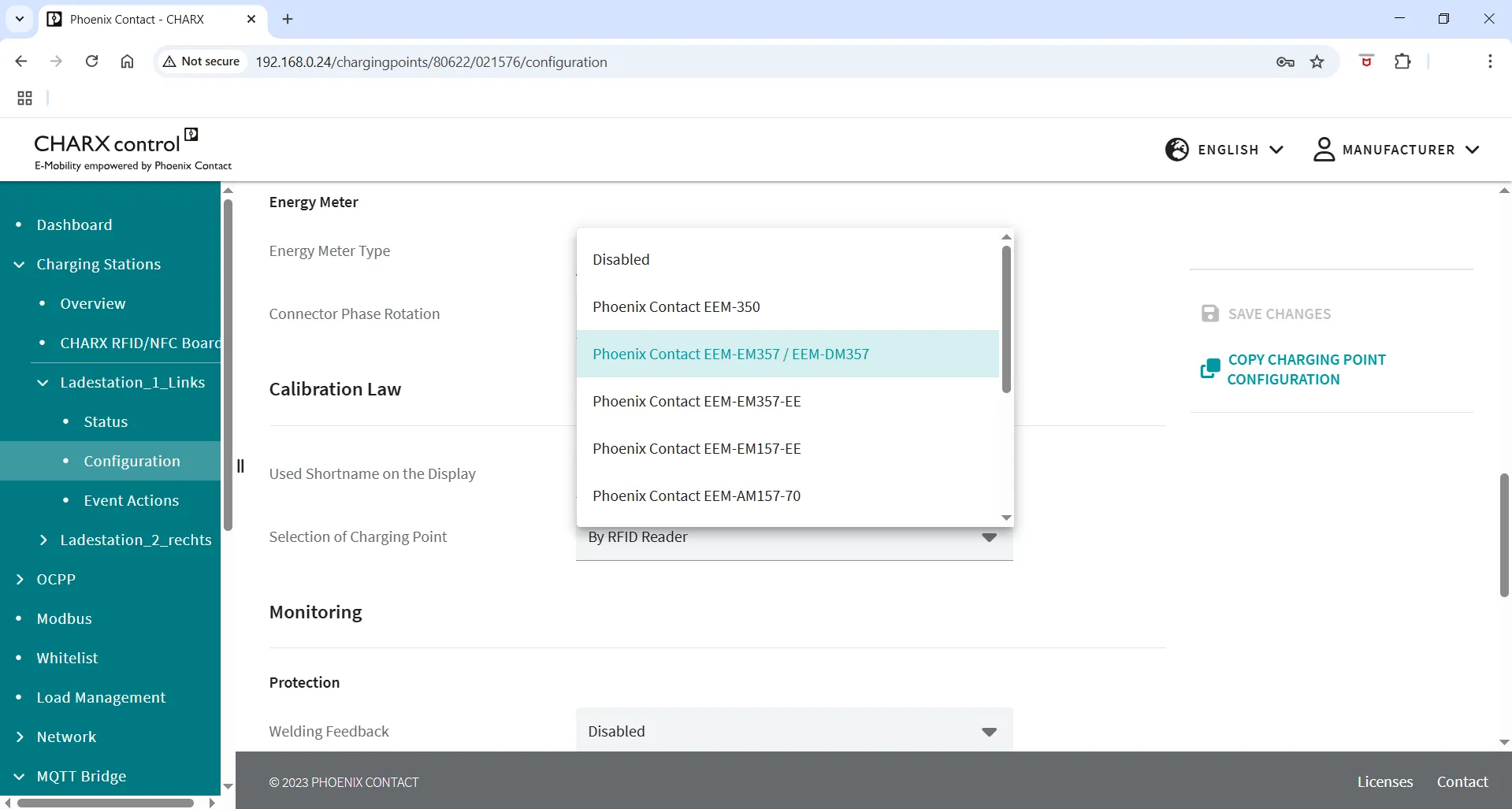

    4. Selezione del tipo di contatore:
      • Seleziona il tipo di contatore installato nel tuo dispositivo. Ad esempio:
        • Phoenix Contact EEM-EM357
        • Phoenix Contact EMM-DM357
      • Questa opzione si trova nella sezione Zählertyp. In italiano: Seleziona il tipo di contatore attualmente installato nel dispositivo (es. Phoenix Contact EEM-EM357 / EMM-DM357).
Document image

Document image

Document image

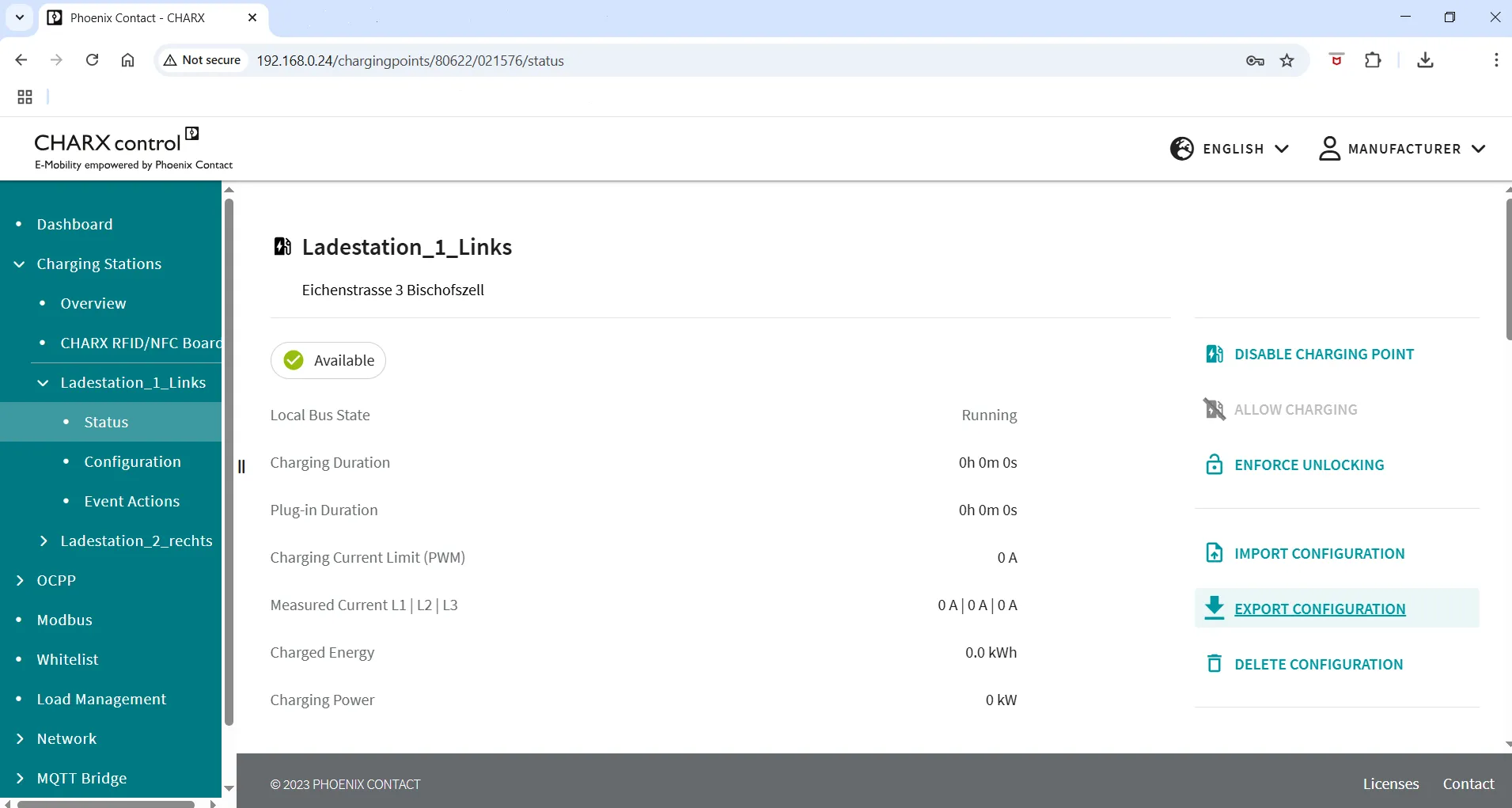

5. Salvataggio della configurazione:

  • Una volta completate tutte le impostazioni, assicurati di salvare la configurazione per ciascun punto di ricarica.
  • Le impostazioni possono essere esportate e utilizzate per configurare altre stazioni di ricarica.
Document image
