Compleo eBox

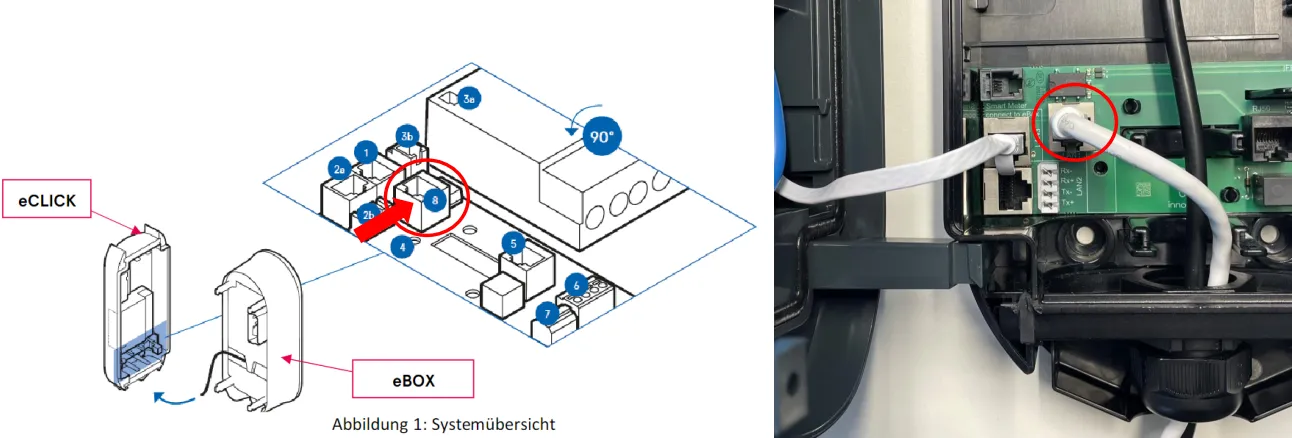

1) Öffnen Sie die Box und schließen Sie das LAN-Kabel an.
Verbinden Sie ein Ende des LAN-Kabels mit Port 8 am eCLICK, der mit «LAN1» (net1) beschriftet ist, und das andere Ende mit Ihrem PC.

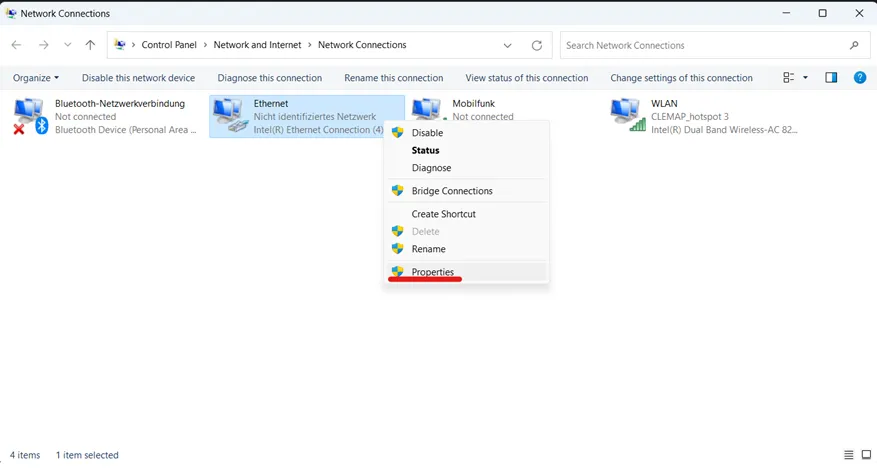

2) Schließen Sie das LAN-Kabel an Ihren PC an, gehen Sie auf Netzwerkverbindung und wählen Sie dann Ethernet-Eigenschaften.

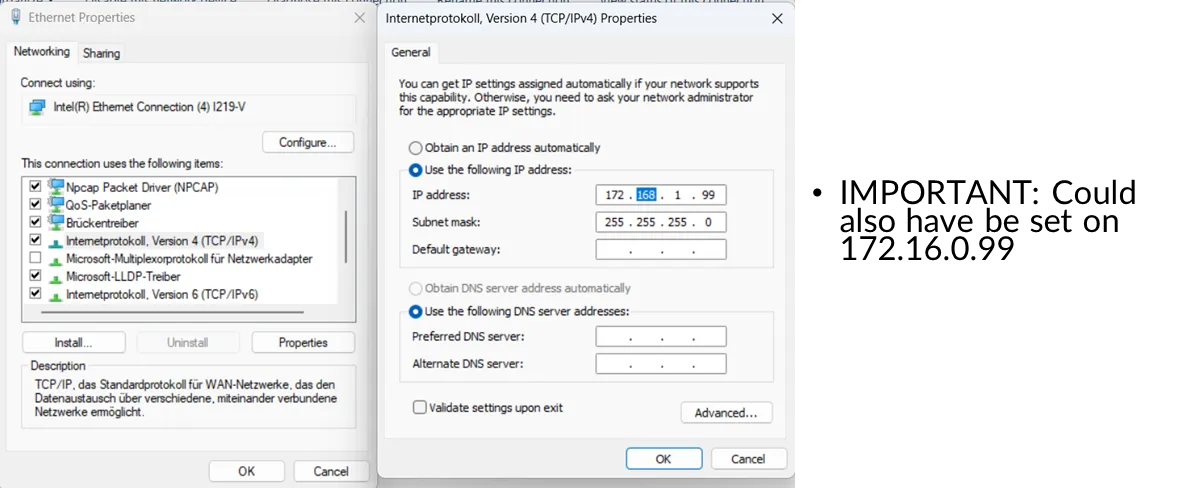

3) Setzen Sie Ihre IPv4 auf 172.16.0.99 oder z. B. auf 192.168.11.146. Auf diese Weise stellen wir eine lokale Verbindung zum Webinterface her.
4) Verbinden Sie sich mit der Webschnittstelle "WebConfig" http://172.16.0.1/ und melden Sie sich mit dem Benutzernamen admin und dem Passwort an. Benutzername: admin Kennwort: <PUK>, normalerweise auf der Rückseite der Anleitung

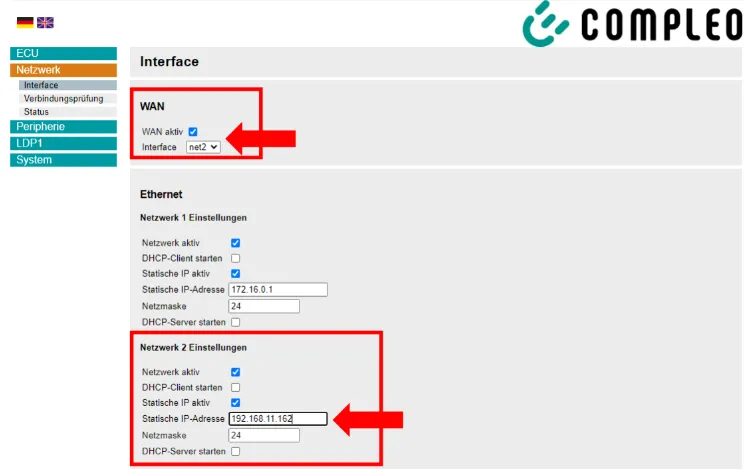

5) In Netzwerk --> Schnittstelle: Setzen Sie WAN auf aktiv. Wählen Sie net2 (Port 2a). Stellen Sie dann Ihre statische IP-Adresse ein, passend zur IP-Struktur Ihres Netzwerks.
- Ändern Sie die Einstellungen, um sie an Ihre lokalen IP-Einstellungen anzupassen, und setzen Sie eine statische IP-Adresse, die in Ihrem Netzwerk einzigartig ist. Zum Beispiel 192.168.11.162
- net2 = Netzwerk 2 (Port 2a am eCLICK) ist der Port für Lastmanagement und Internet (Backend).
- net1 = Netzwerk 1 (Port 8 am eCLICK) ist der Port für lokale Konfiguration der eBOX.

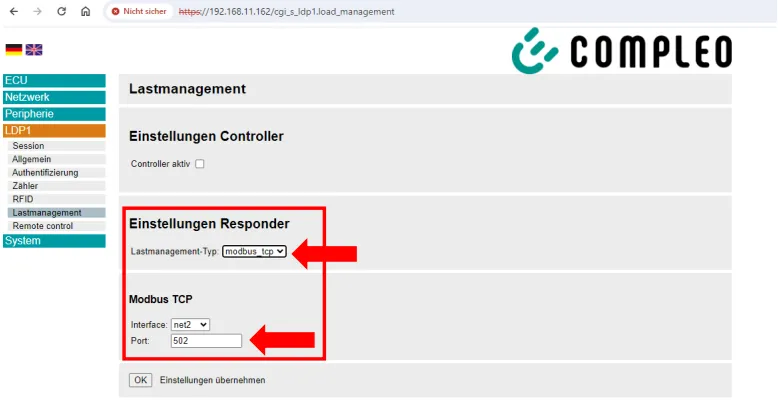

6) In LDP1 -> Lastmanagement: Wählen Sie Typ: modbus_tcp. Und das Interface auf net2 sowie den Port auf 502.

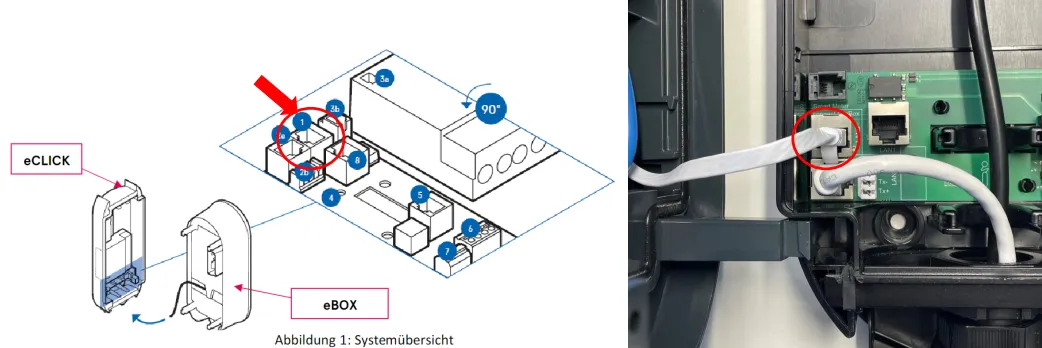

7) Öffnen Sie das Gehäuse und verbinden Sie das LAN-Kabel mit CLEMAP.
- Verbinden Sie ein Ende des LAN-Kabels mit dem Port 2a am eCLICK, der mit "LAN2" (net2) beschriftet ist. Verbinden Sie das andere Ende des LAN-Kabels mit Ihrem CLEMAP Edge-Gerät im gleichen Netzwerk.
- Denken Sie immer daran, Änderungen in der Webschnittstelle "WebConfig" zu speichern.

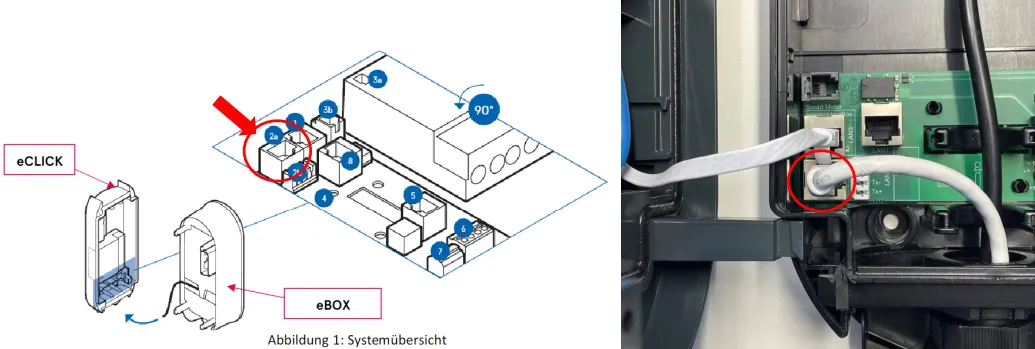

- Verbinden Sie immer das weiße Flachbandkabel der eBOX mit Port 1 des eCLICK.
8) Verbinden Sie Ihre Ladestation mit Ihrem lokalen Netzwerk und Ihr CLEMAP Lastmanagement mit demselben Netzwerk.

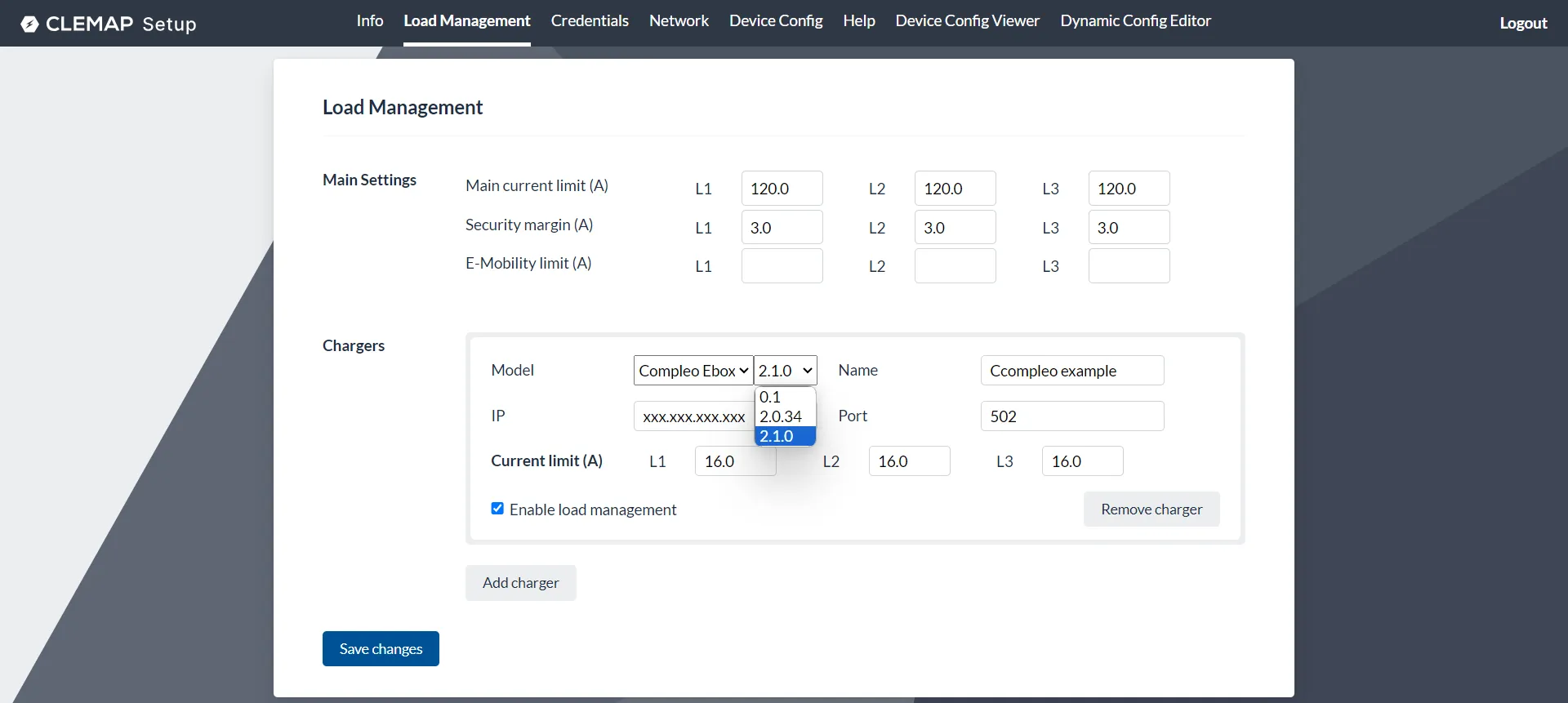

- Stellen Sie die IP-Adresse und den 502 Port der Compleo-Ladestation im WebUI Ihres Edge-Geräts ein und alles ist bereit.
Bitte wählen Sie die Version Ihrer eBox-Hardware:
- 0.1, wenn sie niedriger als 2.0.34 ist.
- 2.0.34, wenn sie zwischen 2.0.34 und 2.1.0 liegt.
- 2.1.0, wenn sie 2.1.0 oder höher ist.
Beachten Sie: Für das Lastmanagement wird die eBox-Firmware fw2.0.3 oder höher benötigt, für die Abrechnung fw2.0.1 oder höher. Die Firmware muss manuell über die Weboberfläche der eBox aktualisiert werden.
Die Firmware finden Sie hier: https://vaylens.atlassian.net/wiki/external/YWFhOGIzOGY3MDkxNDM1N2EyZGI3NTUxMGU5NzJiN2Y
Update-Pfad:
Viel Spass beim Laden!
