ABB Terra AC
L’ABB Terra AC peut être intégrée à la gestion de charge CLEMAP aussi bien via Modbus TCP que via OCPP.
Modbus TCP
Seules les bornes de recharge ABB Terra AC prenant en charge Modbus TCP peuvent être pilotées par la gestion de charge CLEMAP. Il est recommandé de vérifier auprès du fabricant si le modèle de borne sélectionné prend en charge Modbus TCP.
Actuellement, l’ABB Terra ne peut être pilotée que via LAN, en raison des paramètres internes de la borne de recharge ABB. Le Wi-Fi n’est pas disponible.
- Mettez à jour l’ABB Terra vers la version ≥ 1.4.2 à l’aide de l’application Android/iOS TerraConfig ou ChargerSync.

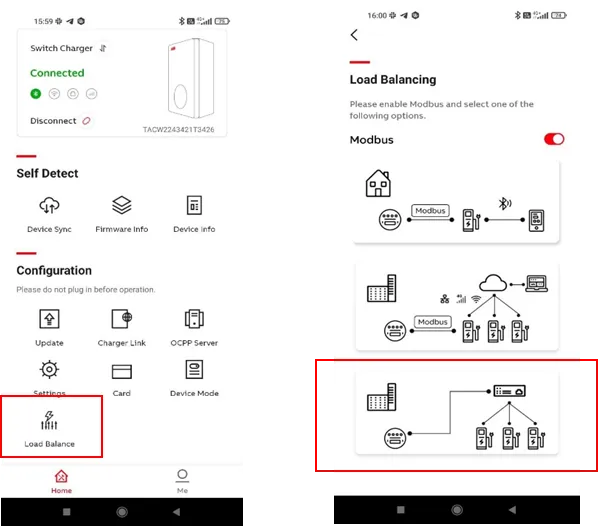

- Configurez la borne de recharge en mode « Plusieurs chargeurs » via l’application TerraConfig. Cette configuration n’est pas possible avec l’application ChargerSync.
- Remarque : l’application communique avec la borne de recharge via Bluetooth. Le téléphone nécessite également une connexion de données active.
- Communiquez avec la borne de recharge via Bluetooth afin d’activer Modbus TCP.
- Désactivez les connexions LAN et Wi-Fi.
- Remarque : après l’activation du LAN, la configuration Modbus est réinitialisée et doit être reconfigurée. Pour que la connexion Modbus fonctionne durablement, les connexions LAN et Wi-Fi doivent rester désactivées.
- Configurez une adresse IP statique directement sur la borne de recharge dans l’application TerraConfig, y compris la passerelle du réseau. Les valeurs indiquées dans l’image suivante ne sont qu’un exemple.
- Assurez-vous que l’appareil CLEMAP est connecté au réseau et que l’adresse IP de la borne ABB ainsi que le port 502 ont déjà été attribués. Dans le cas contraire, une erreur se produira du côté ABB.
Nous avons constaté des problèmes avec l’application TerraConfig. Si votre configuration n’est pas enregistrée, veuillez mettre à jour l’application ou utiliser un autre appareil. Android pose parfois des difficultés ; iOS fonctionne généralement correctement.
OCPP
Veuillez d’abord lire: OCPP Connexion d'une borne de recharge avec CLEMAP
Combinaison testée : ABB Terra AC Wallbox CE + OCPP 1.6 + Longship.io comme backend OCPP.
Pour l’autorisation des sessions de recharge via ecarup, la recharge libre doit être désactivée sur la borne de recharge. C’est la seule manière de garantir que l’activation des sessions de recharge s’effectue via ecarup.
- Assurez-vous que votre CLEMAP Edge Device et la borne de recharge ABB Terra AC se trouvent dans le même LAN.
- Déterminez l’adresse IP de votre CLEMAP Edge Device, par exemple à l’aide d’un outil de scan IP.
- Téléchargez l’application ABB TerraConfig, connectez-vous à la borne de recharge ABB Terra AC via Bluetooth et installez le dernier firmware.

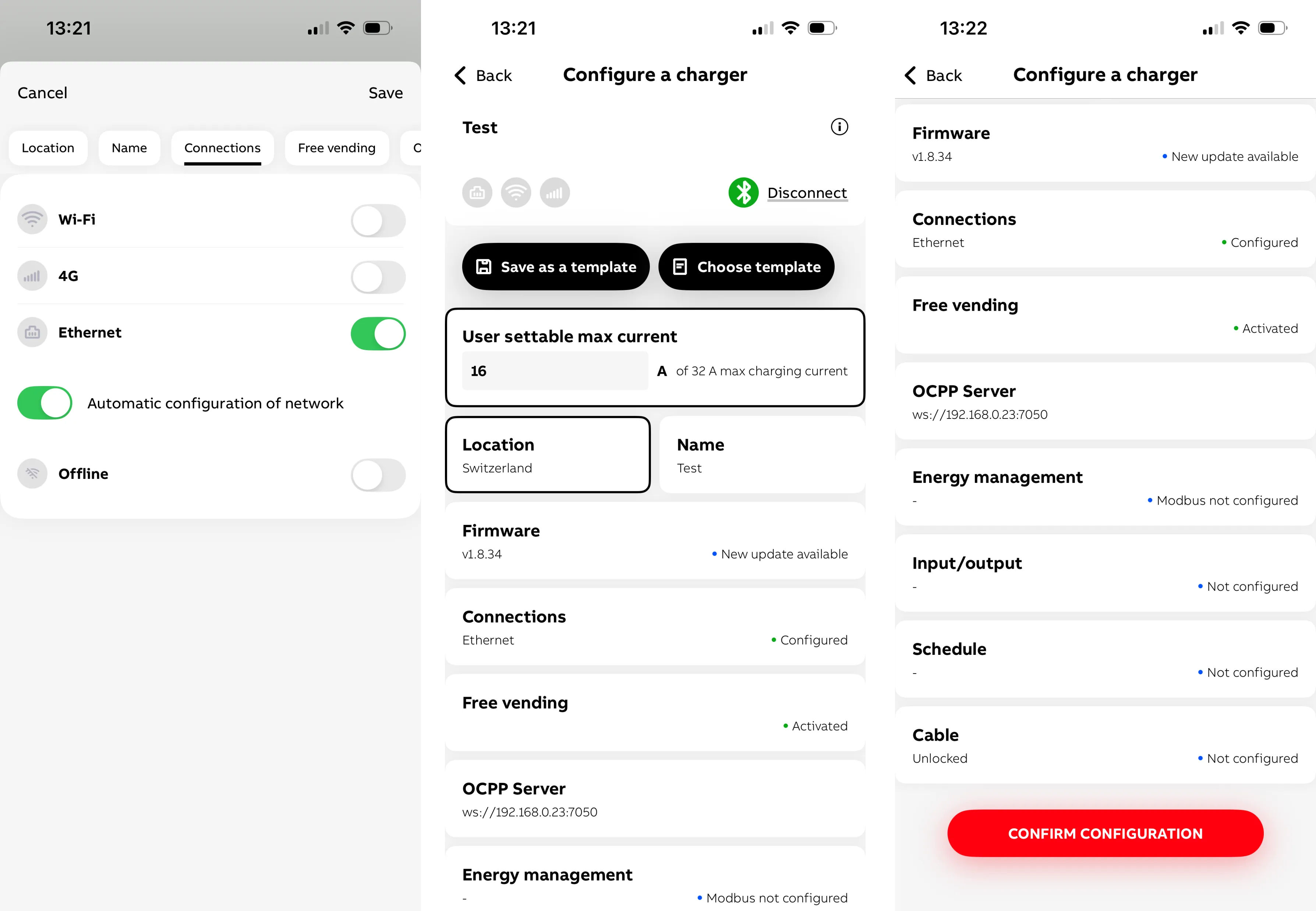

- Allez dans « Configure a charger » et sélectionnez le type de connexion approprié : Wi-Fi, 4G ou Ethernet.
- Configurez le serveur OCPP comme suit :
Connexion directe:ws://<Clemap-Edge-Device-IP>:7050
Connexion proxy:ws://<Clemap-Edge-Device-IP>:8050
- Notez l’OCPP Identifier. Chez ABB, il s’agit généralement du numéro de série de la wallbox. Cet identifiant est ensuite utilisé dans FLOEM lors de la configuration de la borne de recharge. Voir : OCPP Connexion d'une borne de recharge avec CLEMAP
- Pour enregistrer la configuration, appuyez sur « Confirm Configuration ».
