Prérequis d'installation

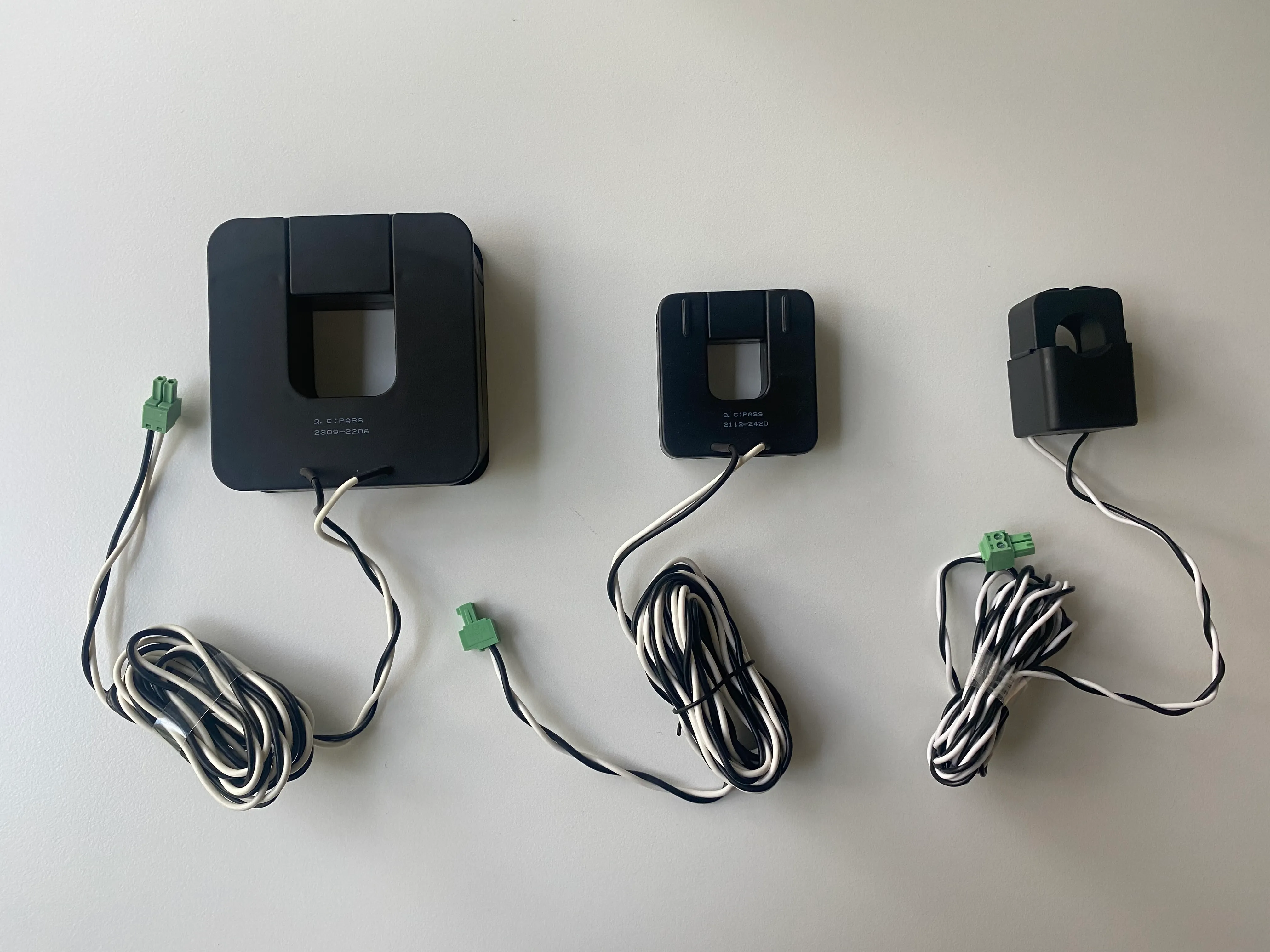

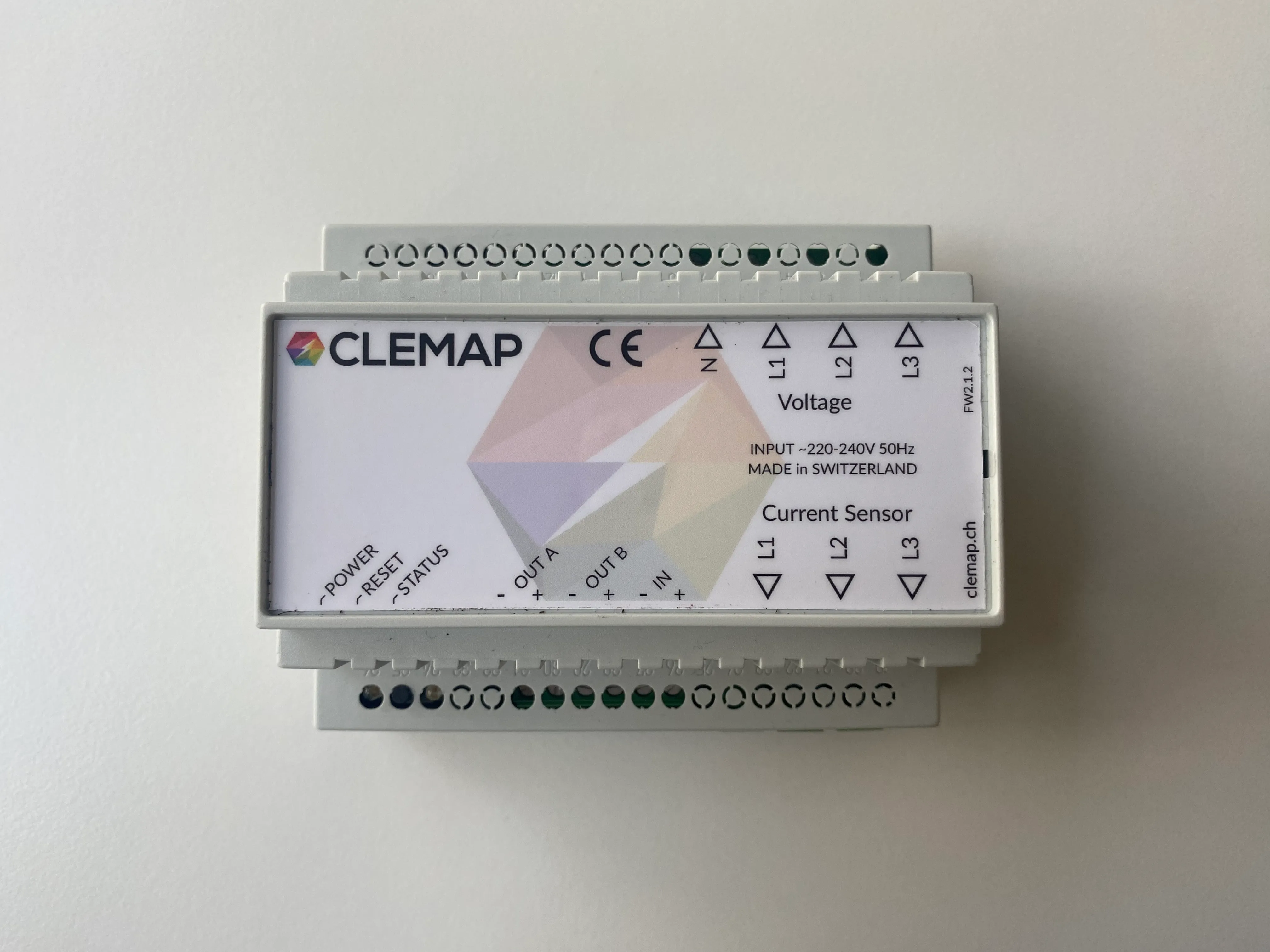

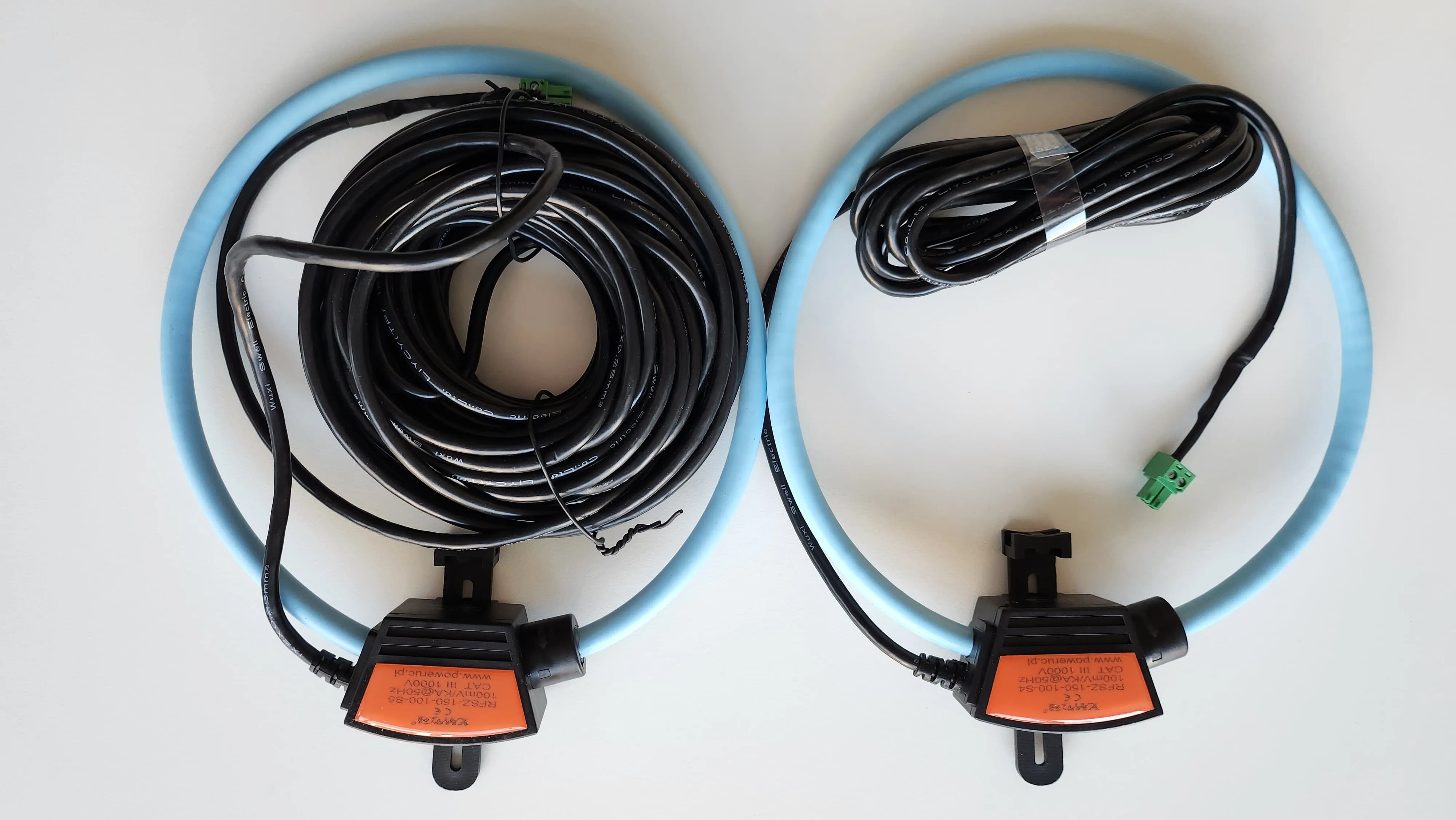

attention comme le montage se fait dans l'armoire électrique ou dans la boîte à fusibles, nous vous recommandons de vous adresser à un électricien liste du matériel le produit clemap load management static ne comprend pas de pinces ampèremétriques ni de bobines rogowski données techniques alimentation électrique protocole de communicationio dimensions (lxhxp) 230v+/ 10% 50/60hz ac wifi 802 11b/g/n 105 x 86 x 59 mm conforme aux normes européennes fréquence wlan gamma operativa di 2 4 2 5 ghz lan connexion rj45 consommation électrique <3w re directive 2014/53/ue lvd 2014/35/eu emc 2014/30/eu rohs2 2011/65/eu domaine d'utilisation (en fonction de la construction locale) jusqu'à 50 m à l'extérieur jusqu'à 30 m à l'intérieur interface mécanique rail din description le clemap load management est utilisé pour limiter de manière dynamique la puissance de deux ou plusieurs stations de recharge électriques dans un garage ou un parking la consommation électrique de l'ensemble du bâtiment est mesurée et la puissance restante disponible pour les stations de recharge est calculée et communiquée en temps réel le portail en ligne clemap floem permet de surveiller et de contrôler l'état de la gestion de la charge de manière historique et en temps réel clemap load management peut fonctionner dans le réseau local et fonctionne en principe parfaitement même sans connexion internet une connexion internet temporaire est toutefois nécessaire pendant la phase d'installation il est également recommandé d'installer une connexion internet fixe afin de pouvoir surveiller à distance l'état des stations de recharge via clemap floem après la mise en service clemap load management est installé dans une boîte à fusibles et doit être raccordé aux lignes d'alimentation électrique entre le compteur et le bâtiment habituellement, il y a trois lignes d'entrée dans un bâtiment les conducteurs de phase (l1=marron, l2=noir et l3=gris) et, comme sortie, le conducteur neutre (aussi appelé n=bleu) les trois capteurs de courant doivent être raccordés aux trois lignes d'entrée conditions d'installation avant de commencer l'installation, vérifiez que les points suivants sont remplis vous avez un smartphone ou un ordinateur portable pour activer le produit clemap il y a suffisamment de place dans la boîte à fusibles pour installer le produit clemap a oui → passez à l'étape 3 b non → vérifier si vous pouvez installer clemap à côté de la boîte à fusibles clemap peut également être installé dans d'autres boîtes à fusibles passer au point 3 existe t il une connexion par câble ethernet ou éventuellement un réseau wlan sur le lieu d'installation du produit clemap? a oui → lancez l'installation b non → tirez un câble lan jusqu'au capteur clemap ou installez un répéteur wlan et poursuivez l'installation consigne de sécurité pour tous les travaux avec l'électricité, la sécurité est primordiale les lignes de la zone dans laquelle on travaille doivent être coupées "sur tous les pôles" avant les travaux le mieux est de couper le fusible correspondant mais attention sur tous les pôles signifie que tous les conducteurs, c'est à dire la phase et le neutre, sont mis hors tension pour s'en assurer, le disjoncteur de protection à courant de défaut (fi) doit également être désactivé de plus, il faut absolument vérifier l'absence de courant dans les câbles avant de les toucher les couleurs des câbles électriques et leur signification dans une installation électrique correcte, la fonction de chaque conducteur peut être identifiée par la couleur respective du câble électrique mais attention les anciens bâtiments présentent souvent la mauvaise coloration des conducteurs, car les normes ont changé plusieurs fois au fil des ans en principe, il existe trois types de câbles électriques d'abord, il y a le conducteur actif, le conducteur extérieur, également appelé conducteur de phase (l) ou simplement phase ensuite, il y a le conducteur neutre (n) et enfin, il y a le conducteur de protection (pe), appelé aussi simplement terre (il n'est pas utilisé lors de l'installation du produit clemap) ci dessous, les couleurs des câbles d'alimentation ph ase l1, l2 et l3 marron, noir, gris neutre n bleu terre pe vert jaune ne partez toutefois pas du principe que la coloration de l'installation électrique est correcte, en particulier dans le cas d'installations anciennes
