Load Management

Passo 1: Installazione elettrica

ATTENZIONE: Poiché l'installazione avviene nel quadro elettrico o nella scatola dei fusibili, si raccomanda di contattare un elettricista.

Il prodotto CLEMAP Load Management Static non ha sensori di corrente.

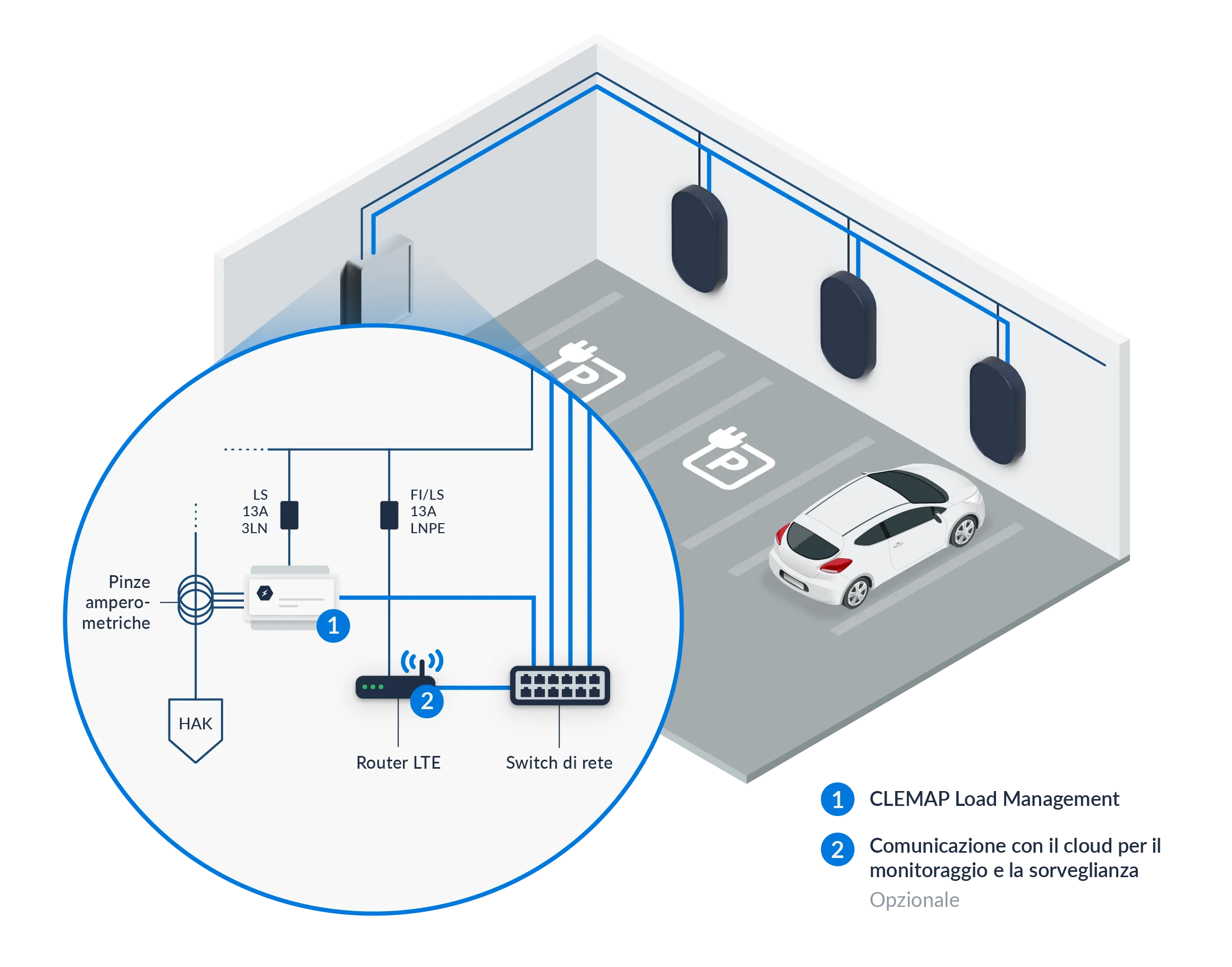

Figura 3: Installazione tipica di CLEMAP Load Management
Figura 3: Installazione tipica di CLEMAP Load Management

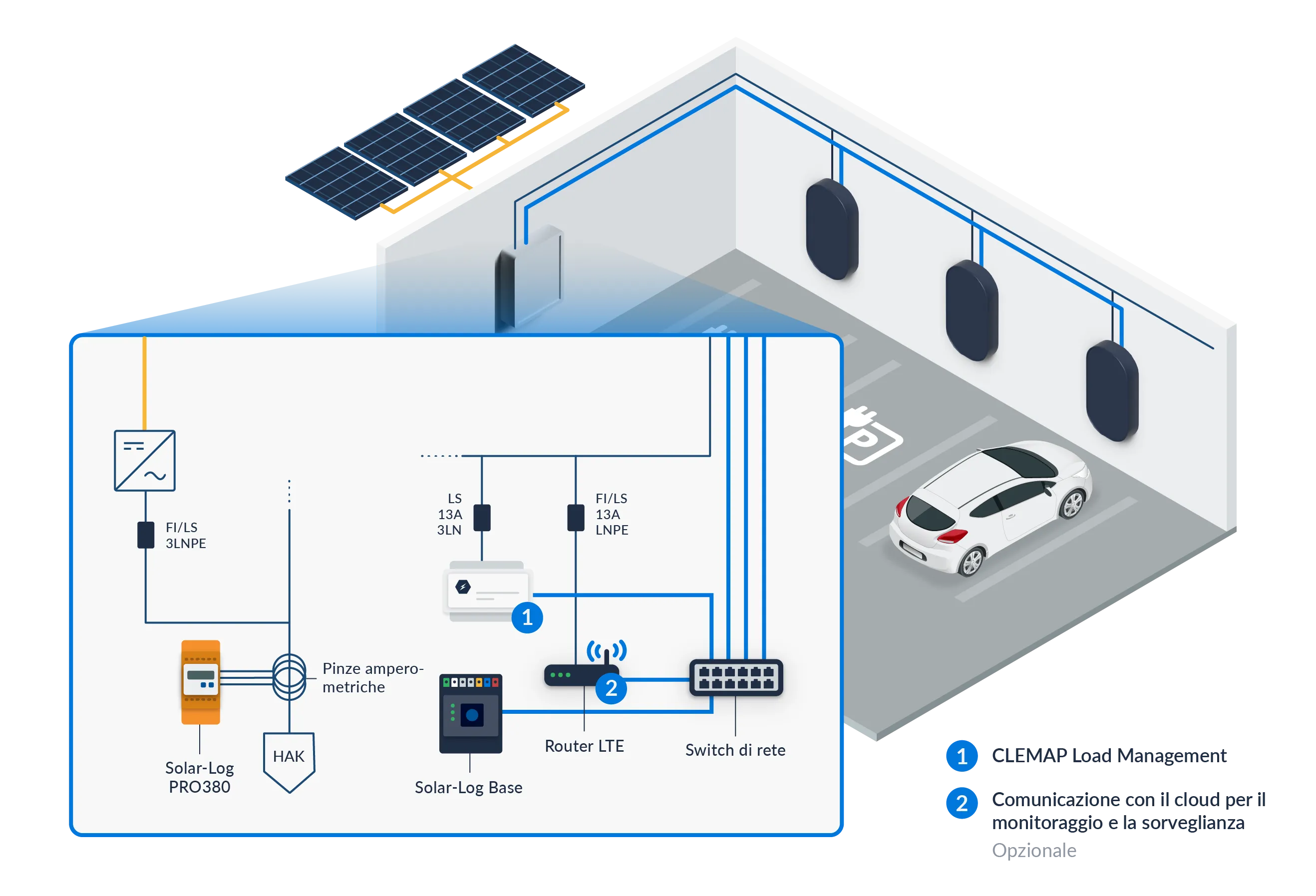

Figura 4: Installazione tipica di CLEMAP Load Management con il fotovoltaico
Figura 4: Installazione tipica di CLEMAP Load Management con il fotovoltaico

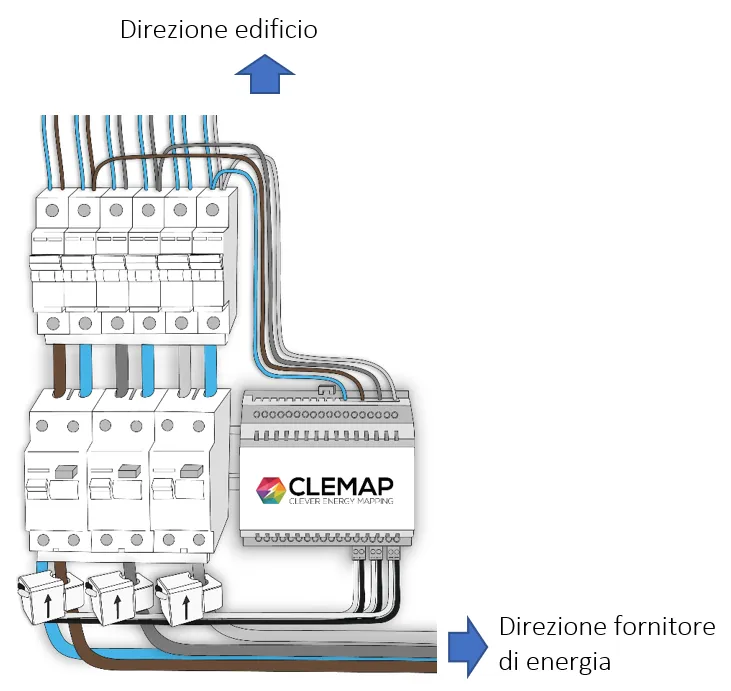

Figura 5: Schema dell'installazione di CLEMAP in una scatola di fusibili dell'edificio
Figura 5: Schema dell'installazione di CLEMAP in una scatola di fusibili dell'edificio

Figura 6: sensore di corrente. La freccia deve seguire la direzione della corrente (verso i consumatori)
Figura 6: sensore di corrente. La freccia deve seguire la direzione della corrente (verso i consumatori)

Figura 7: bobina di Rogowski. La direzione della corrente è indicata dalla freccia. ATTENZIONE: accertarsi di sentire un "clic" quando si chiude l'otturatore
Figura 7: bobina di Rogowski. La direzione della corrente è indicata dalla freccia. ATTENZIONE: accertarsi di sentire un "clic" quando si chiude l'otturatore


a.      assicurarsi che l'alimentazione nella scatola dei fusibili sia scollegata.

b.      posizionare il prodotto CLEMAP (a) in modo che i sensori di corrente (b) possano essere facilmente collegati ai cavi di ingresso principali (L1, L2 e L3) (come mostrato in Fig. 2).

c.      fissare il prodotto CLEMAP alla scatola dei fusibili.

Il prodotto CLEMAP Load Management Static non ha sensori di corrente.

Basta collegare L1 e si possono saltare i passaggi d, e e f.

d.      collegare i sensori di corrente (b) alle linee di alimentazione in entrata isolate (L1, L2 e L3), assicurandosi che la freccia mostrata nella figura 3 punti nella direzione dei carichi elettrici.

e.      collegare i sensori di corrente (b) al prodotto CLEMAP e assicurarsi che i sensori di corrente dei cavi L1, L2 e L3 corrispondano ai corrispondenti ingressi di tensione L1, L2 e L3.

f.        collegare gli ingressi N, L1, L2 e L3 alle linee di tensione corrispondenti dopo il fusibile (massimo 16 A).

g.      accendere i fusibili e aspettare 3 minuti che il sensore sia attivo.

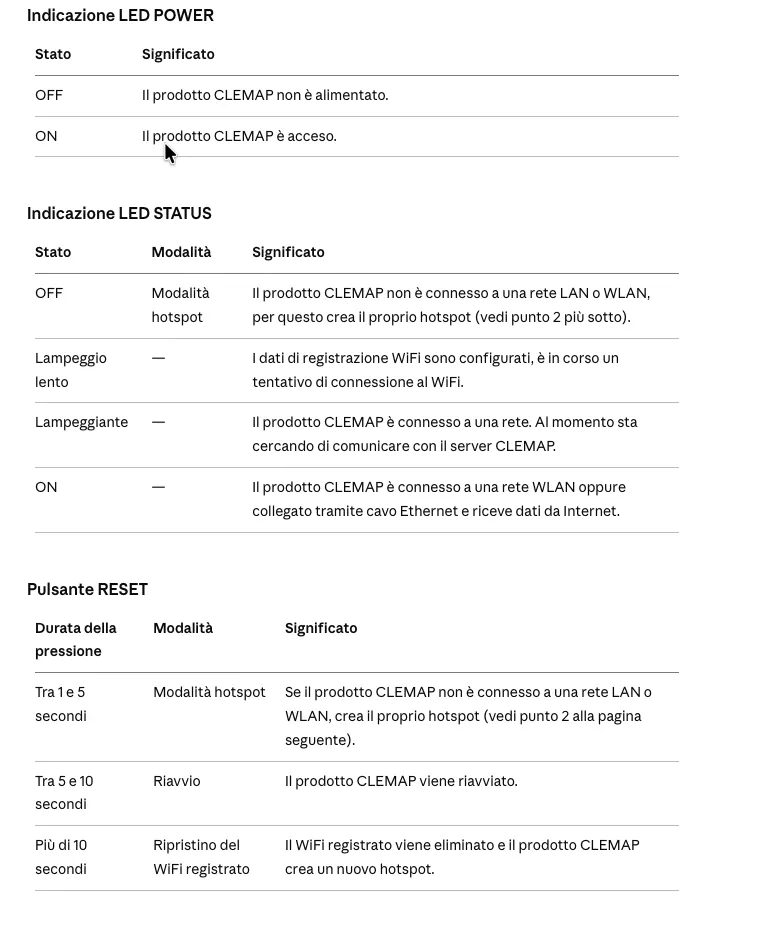

Feedback del POWER LED

OFF

Il prodotto CLEMAP è senza corrente.

SU

Il prodotto CLEMAP è acceso.





Feedback del LED di STATO

OFF

Modalità Hotspot

Il prodotto CLEMAP non è collegato a una rete LAN o WLAN, quindi crea il proprio hotspot (vedere il passo 2 nella pagina successiva).

Lampeggiamento lento

I dati di accesso al WiFi sono configurati, viene effettuato un tentativo di stabilire una connessione al WiFi.

Lampeggiante

Il prodotto CLEMAP è collegato a una rete. Attualmente sta cercando di comunicare con Internet.

ON

Il prodotto CLEMAP è collegato a una rete WLAN o a un cavo Ethernet e riceve i dati da Internet.

Pulsante RESET

premuto tra 1 e 5 secondi

Modalità Hotspot

Se il prodotto CLEMAP non è collegato a una rete LAN o WLAN, creerà un proprio hotspot (vedere il punto 2 nella pagina successiva).

premuto tra 5 e 10 secondi

Riavvio

Il prodotto CLEMAP viene riavviato.

premuto per più di 10 secondi

Ripristino del WIFI memorizzato

Il WIFI memorizzato viene cancellato e il prodotto CLEMAP crea un nuovo hotspot.
