EVTEC Modbus 2.0
Aktuell besteht ein bekannter Bug auf Seiten Clemap im Zusammenhang mit Modbus 2.0. Dieser Fehler ist ab Firmware-Version 4.13.4 behoben. Sollte Ihnen diese Firmware-Version noch nicht zur Verfügung stehen, wenden Sie sich bitte an unseren Support. Gerne stellen wir Ihnen den entsprechenden Fix bereit, damit Sie Modbus 2.0 uneingeschränkt verwenden können.
Bitte lesen Sie vor der Konfiguration die Seite EVTEC vollständig durch.
1. Grundprinzip
Für die Integration einer EVTEC-Station über Modbus 2.0 muss jeder Ladestecker (Plug) als eigene Ladestation angelegt werden.
Nur so kann das Lastmanagement zwischen den einzelnen Ladestecker korrekt funktionieren.
Wichtig:
- Für alle Ladestecker wird dieselbe IP-Adresse verwendet
- Port: 5020
2. Konfiguration des Modbus-Servers
Bevor eine Kommunikation über Modbus möglich ist, muss der Modbus-Server in der Weboberfläche korrekt konfiguriert werden.
Vorgehen:
- Weboberfläche der Ladestation öffnen

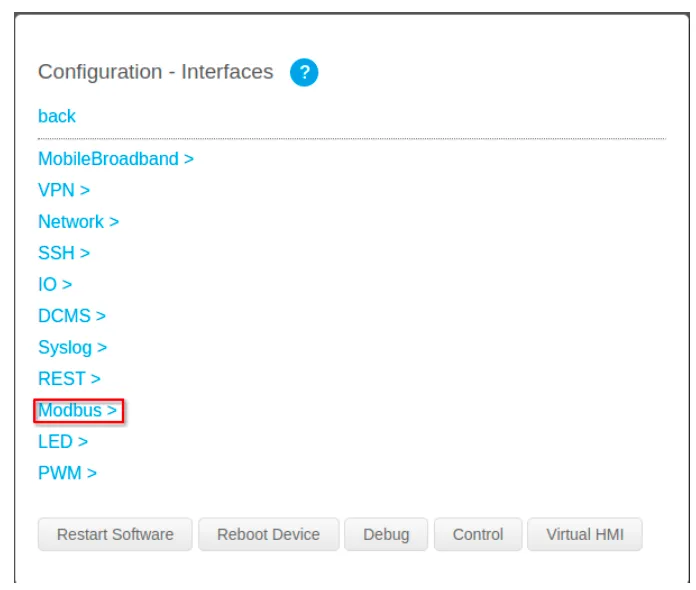

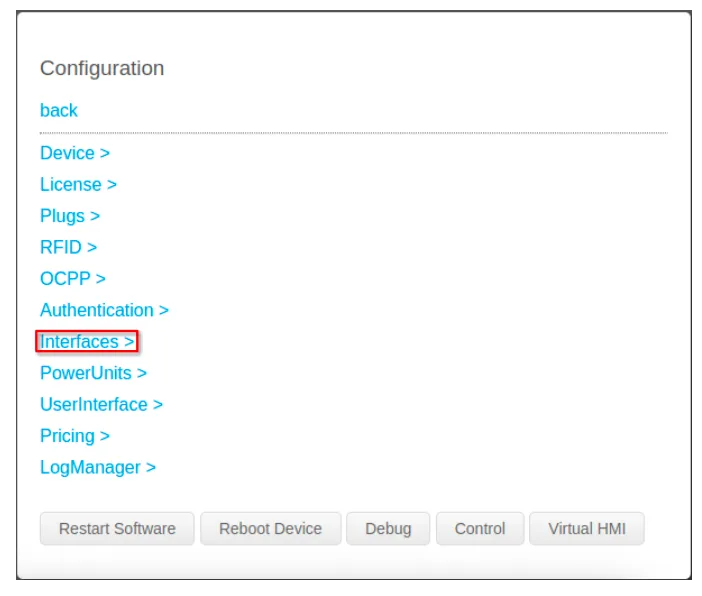

- Navigieren zu: Interfaces → Modbus

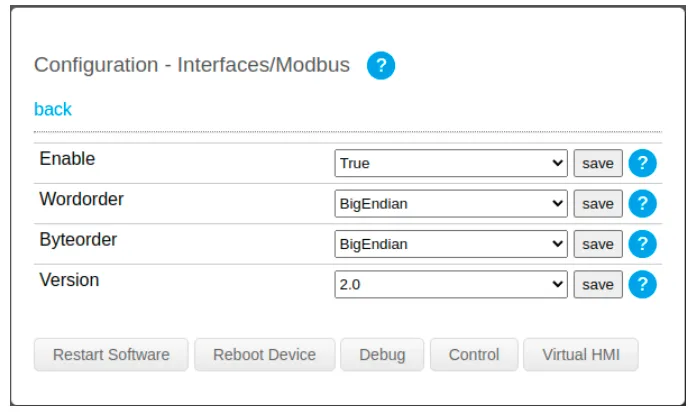

- Modbus-Server im Dropdown-Menü auf Enable setzen
- Word Order und Byte Order einstellen gemäss Screenshot
- Version 2.0 auswählen
- Restart Software“ anklicken
Erst danach wird die Modbus-Konfiguration aktiv und der der Server ist erreichbar über Port 5020.
3. Auswahl der richtigen Ladestecker
Bei Fragen zur Ausführung der Plugs melden Sie sich bitte beim Service-Team der EVTEC: [email protected] / +41 41 322 23 86

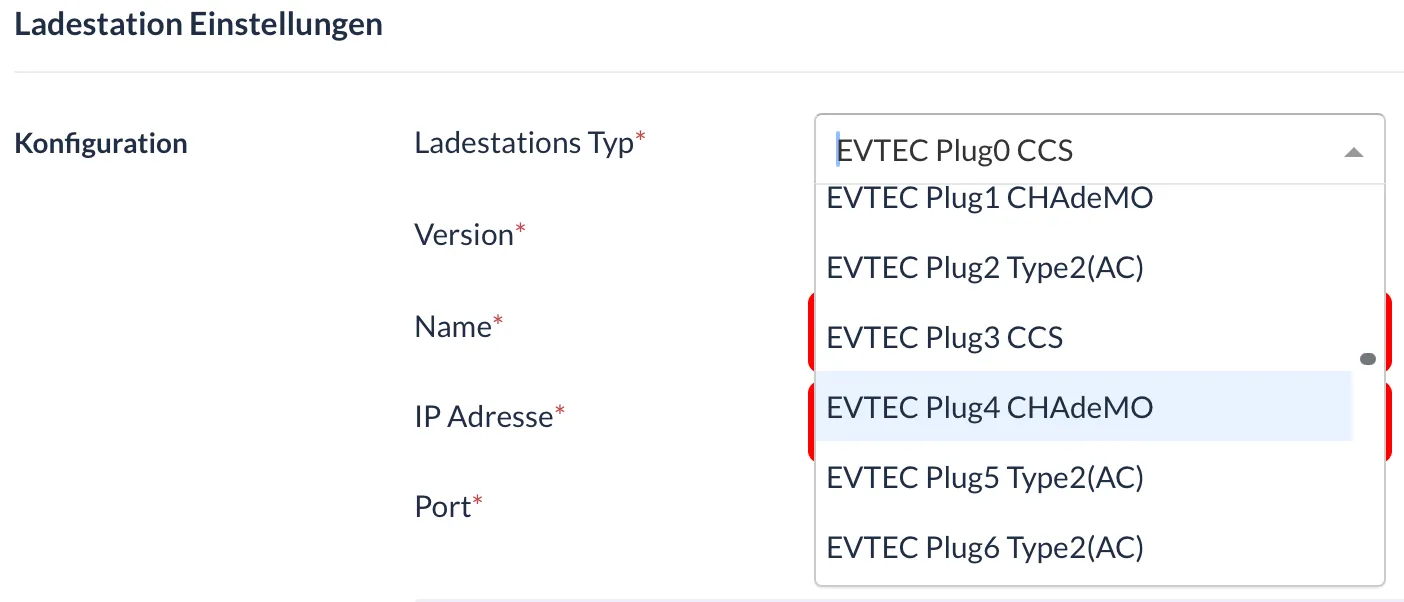

Bei der Konfiguration stehen mehrere Ladestecker zur Verfügung.
⚠ Wichtig:
- Es müssen die Ladestecker ohne „(Legacy)” verwendet werden.
- Jede Ladestation ist nur mit bestimmten Ladestecker ausgestattet.
- Es dürfen nur tatsächlich vorhandene Ladestecker ausgewählt werden. Nicht vorhandene Ladestecker dürfen nicht konfiguriert werden.
Beispiel: Hat eine Station zwei CCS-Ladestecker, müssen entsprechend der Hardware-Konfiguration z. B. Plug0 und Plug3 ausgewählt werden.
