EVTEC Modbus 1.0
Bitte lesen Sie vor der Konfiguration die Seite EVTEC vollständig durch.
1. Grundprinzip
Für die Integration einer EVTEC-Station via Modbus 1.0 muss jeder Ladestecker (Plug) als eigene Ladestation angelegt werden.
Nur so kann das Lastmanagement korrekt zwischen den einzelnen Ladestecker funktionieren.
Wichtig:
- Für alle Ladestecker wird dieselbe IP-Adresse verwendet.
- Port: 5020

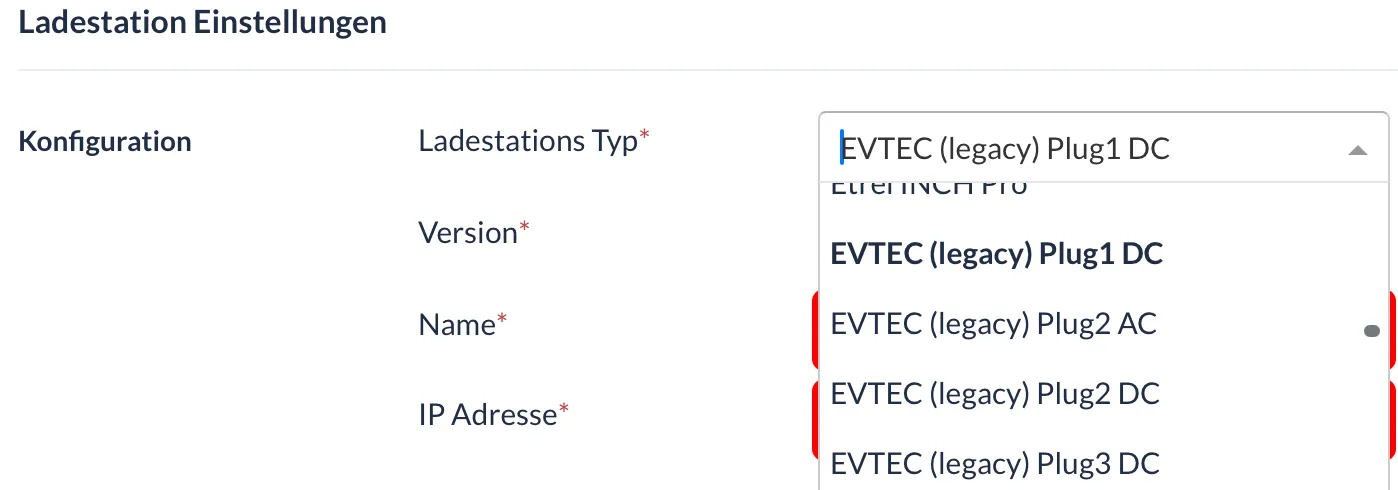

2. Auswahl der richtigen Plugs
Bei der Konfiguration stehen mehrere Plugs zur Auswahl.
⚠ Wichtig: Es müssen immer die Varianten mit „(Legacy)“ verwendet werden.
3. Technische Ausführung der Plugs
Bei Fragen zur Ausführung der Plugs melden Sie sich bitte beim Service-Team der EVTEC: [email protected] / +41 41 322 23 86
- Ladestecker 1: immer DC
- Ladestecker 2: AC oder DC (je nach Konfiguration)
- Ladestecker 3: immer DC
- Insgesamt sind maximal 3 Ladestecker verfügbar.
4. Konfiguration bei 2-Ladestecker-Stationen
Wenn die Station nur 2 Ladestecker besitzt:
- Verwende Ladestecker 1 und Ladestecker 2
- Ladestecker 3 darf nicht ausgewählt werden, da dieser nicht reagiert.
5. Hinweise
Beim Legacy Model kann es bei einem Mindeststrom von 6A zu einer unzureichenden Leistungsaufnahme kommen.
Empfehlung: Mindeststrom auf 20A einstellen.
