Load Management

Étape 1: Installation électrique

ATTENTION: Comme l'installation se fait dans l'armoire électrique ou dans la boîte à fusibles, nous vous recommandons de vous adresser à un électricien.

Le produit CLEMAP Load Management Static ne comprend pas de pinces ampèremétriques ni de bobines Rogowski.

Figure 3: Installation typique de CLEMAP Load Management
Figure 3: Installation typique de CLEMAP Load Management

Figure 4: Installation typique de CLEMAP Load Management avec photovoltaïque
Figure 4: Installation typique de CLEMAP Load Management avec photovoltaïque

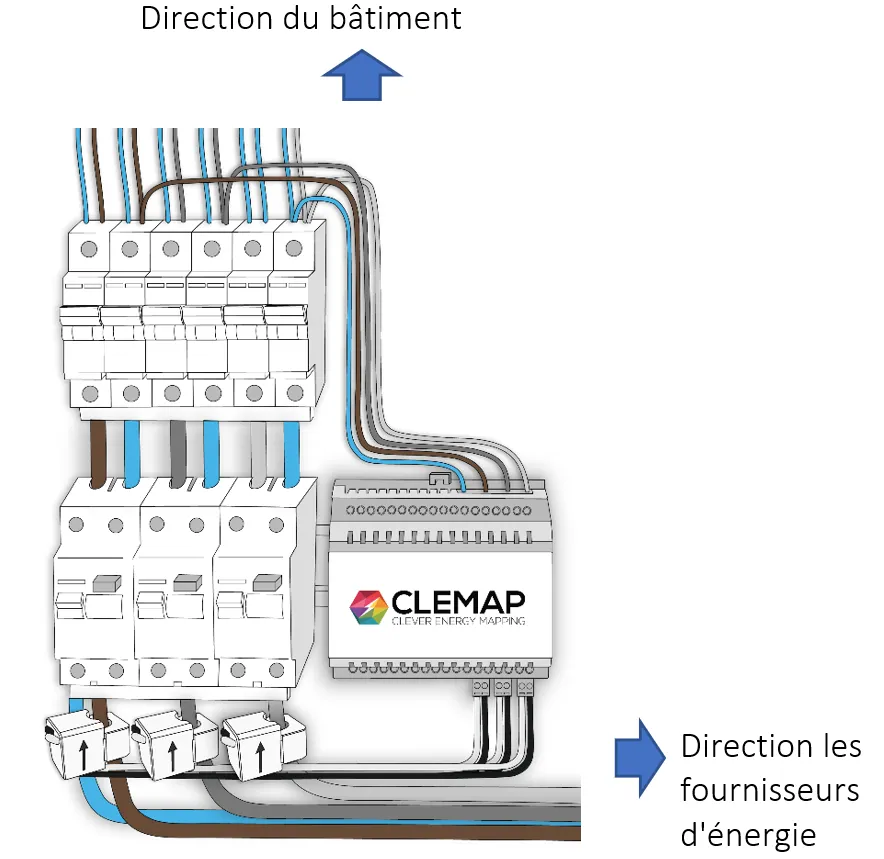

Figure 5: Schéma de l'installation du CLEMAP dans une boîte à fusibles du bâtiment
Figure 5: Schéma de l'installation du CLEMAP dans une boîte à fusibles du bâtiment

Figure 6: Capteur de courant. La flèche doit suivre le sens du courant (vers les consommateurs)
Figure 6: Capteur de courant. La flèche doit suivre le sens du courant (vers les consommateurs)

Figure 7: Bobine de Rogowski. Le sens du courant est indiqué par la flèche. ATTENTION : Veillez à entendre un "clic" lorsque vous fermez l'obturateur
Figure 7: Bobine de Rogowski. Le sens du courant est indiqué par la flèche. ATTENTION : Veillez à entendre un "clic" lorsque vous fermez l'obturateur


a.      Assurez-vous que l'alimentation électrique est coupée dans la boîte à fusibles.

b.      Positionnez le produit CLEMAP (a) de manière à ce que les capteurs de courant (b) puissent être facilement connectés aux câbles d'entrée principaux (L1, L2 et L3) (comme indiqué sur la figure 2).

c.      Fixez le produit CLEMAP dans la boîte à fusibles.

Le produit CLEMAP Load Management Static ne comprend pas de pinces ampèremétriques ni de bobines Rogowski.

Connectez simplement L1 et les étapes d, e et f peuvent être ignorées

d.      Raccordez les capteurs de courant (b) aux lignes de courant entrantes isolées (L1, L2 et L3) et veillez à ce que la flèche représentée sur la figure 3 soit dirigée vers les consommateurs électriques.

e.      Connectez les capteurs de courant (b) au produit CLEMAP en veillant à ce que les capteurs de courant des câbles L1, L2 et L3 correspondent aux entrées de tension L1, L2 et L3 correspondantes.

f.        Raccordez les entrées N, L1, L2 et L3 aux lignes de tension correspondantes après les avoir protégées (16 A maximum).

g.     Enclenchez les fusibles et attendez 3 minutes pour que le capteur soit actif.

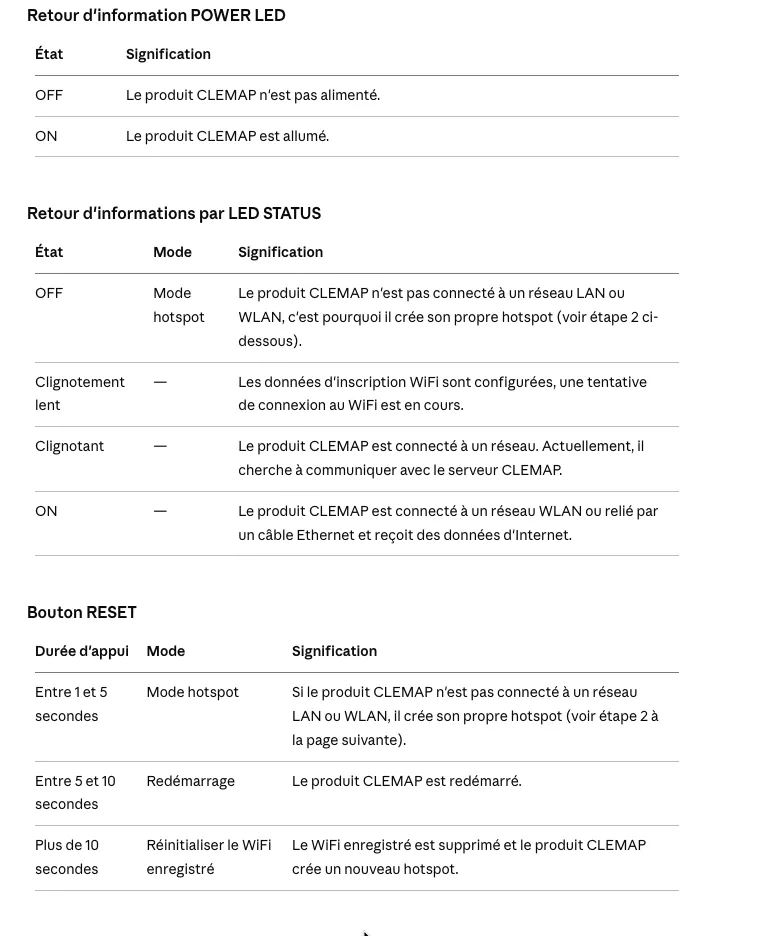

Retour d'information POWER LED

OFF

Le produit CLEMAP n'est pas alimenté.

ON

Le produit CLEMAP est allumé.





Retour d'informations par LED STATUS

OFF

Mode hotspot

Le produit CLEMAP n'est pas connecté à un réseau LAN ou WLAN, c'est pourquoi il crée son propre hotspot (voir étape 2 à la page suivante).

Clignotement lent

Les données d'inscription WiFi sont configurées, une tentative de connexion au WiFi est en cours.

Clignotant

Le produit CLEMAP est connecté à un réseau. Actuellement, il cherche à communiquer avec le serveur CLEMAP.

ON

Le produit CLEMAP est connecté à un réseau WLAN ou relié par un câble Ethernet et reçoit des données d'Internet.

Bouton RESET

appuyé entre 1 et 5 secondes

Mode hotspot

Si le produit CLEMAP n'est pas connecté à un réseau LAN ou WLAN, il crée son propre hotspot (voir étape 2 à la page suivante).

appuyé entre 5 et 10 secondes

Redémarrage

Le produit CLEMAP est redémarré.

appuyé pendant plus de 10 secondes

Réinitialiser le WIFI enregistré

Le WIFI enregistré est supprimé et le produit CLEMAP crée un nouveau hotspot.
