Compleo eBox
1) Öffnen Sie die Box und schließen Sie das Lan-Kabel an.
2) Schließen Sie das Lan-Kabel an Ihren PC an, gehen Sie auf Netzwerkverbindung und wählen Sie dann Ethernet-Eigenschaften.
3) Setzen Sie Ihre IPv4 auf 172.16.0.99 oder in meinem Fall auf *192.168.11.146. Auf diese Weise stellen wir eine lokale Verbindung zum Webinterface her.
4) Verbinden Sie sich mit der Webschnittstelle "WebConfig" http://172.16.0.1/ und melden Sie sich mit dem Benutzernamen admin und dem Passwort an. Benutzername: admin Kennwort: <PUK>, normalerweise auf der Rückseite der Anleitung
5) In Netzwerk --> Schnittstelle: Setzen Sie WAN auf aktiv. Wählen Sie net2 (Port 2a). Stellen Sie dann Ihre statische IP-Adresse ein, passend zur IP-Struktur Ihres Netzwerks.
- Ändern Sie die Einstellungen, um sie an Ihre lokalen IP-Einstellungen anzupassen, und setzen Sie eine statische IP-Adresse, die in Ihrem Netzwerk einzigartig ist. In meinem Fall auf *192.168.11.162
- net2 = Netzwerk 2 (Port 2a am eCLICK) ist der Port für Lastmanagement und Internet (Backend).
- net1 = Netzwerk 1 (Port 8 am eCLICK) ist der Port für lokale Konfiguration der eBOX.

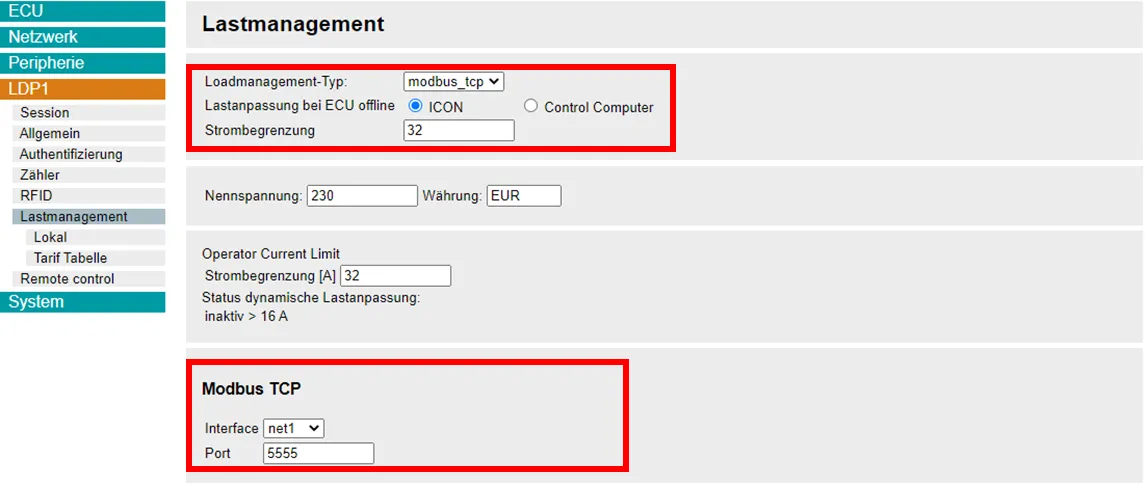

6) In LDP1 -> Lastmanagement: Wählen Sie Typ: modbus_tcp. Und das Interface auf net2 sowie den Port auf 502.

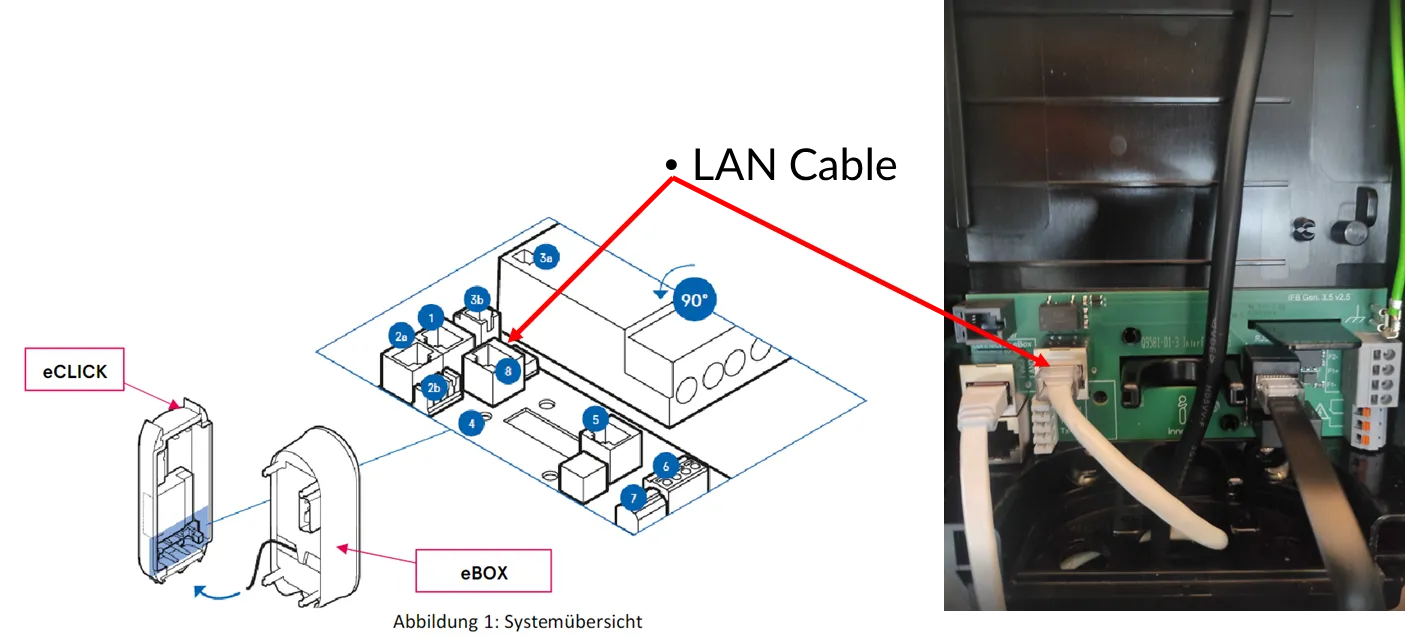

7) Öffnen Sie das Gehäuse und verbinden Sie das LAN-Kabel mit CLEMAP.
- Verbinden Sie ein Ende des LAN-Kabels mit dem Port 2a am eCLICK, der mit "LAN2" (net2) beschriftet ist. Verbinden Sie das andere Ende des LAN-Kabels mit Ihrem CLEMAP Edge-Gerät im gleichen Netzwerk.
- Denken Sie immer daran, Änderungen in der Webschnittstelle "WebConfig" zu speichern.
- Verbinden Sie immer das weiße Flachbandkabel der eBOX mit Port 1 des eCLICK.
8) Verbinden Sie Ihre Ladestation mit Ihrem lokalen Netzwerk und Ihr CLEMAP Lastmanagement mit demselben Netzwerk.
- Stellen Sie die IP-Adresse und den 502 Port der Compleo-Ladestation im WebUI Ihres Edge-Geräts ein und alles ist bereit.
Bitte wählen Sie die Version Ihrer eBox-Hardware:
- 0.1, wenn sie niedriger als 2.0.34 ist.
- 2.0.34, wenn sie zwischen 2.0.34 und 2.1.0 liegt.
- 2.1.0, wenn sie 2.1.0 oder höher ist.
Frohes laden!
