Comment configurer les sorties (relais) sur le CLEMAP Load Management ?

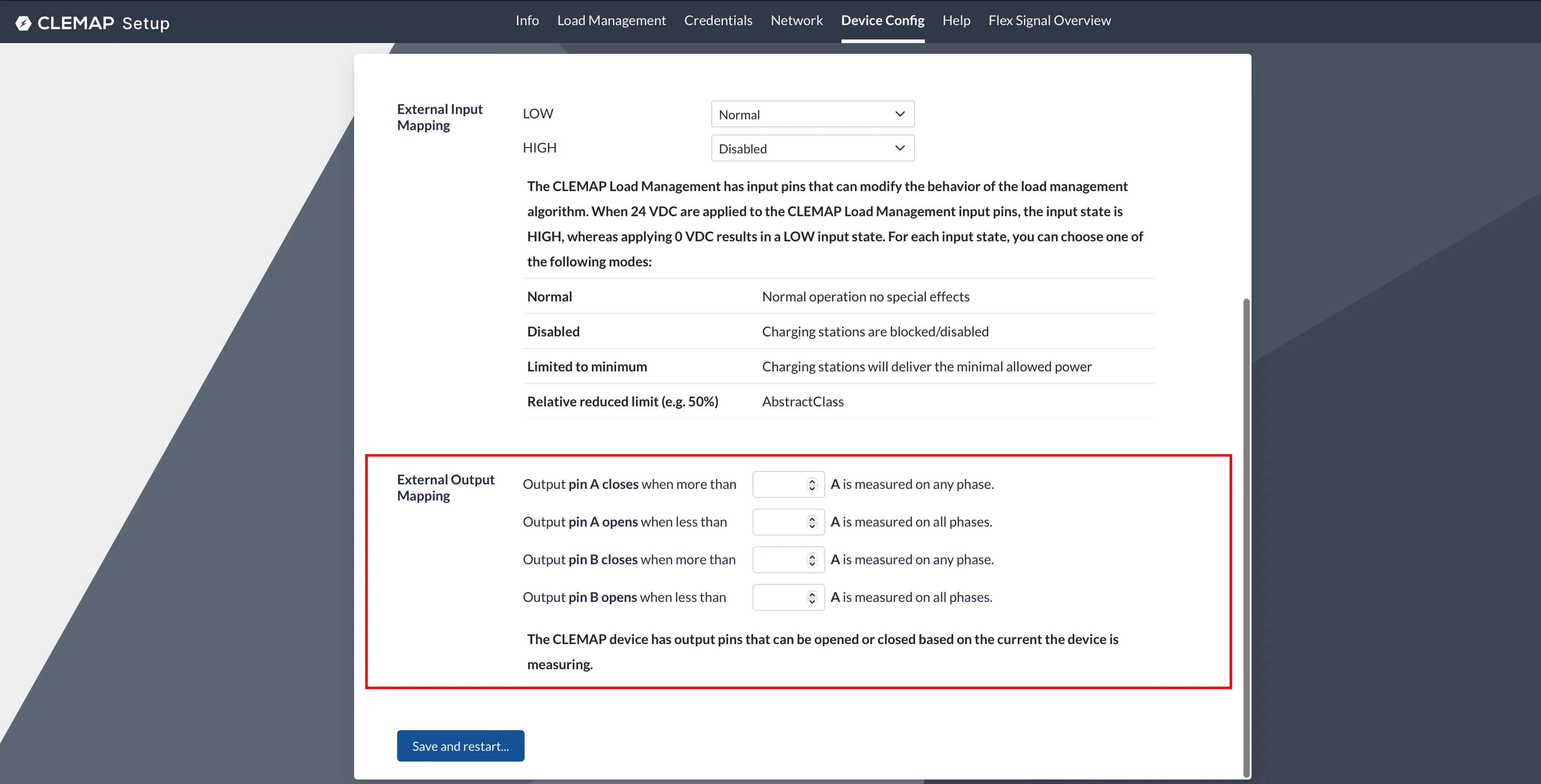

le clemap load management dispose de deux sorties relais (out a et out b) qui, selon la configuration, se ferment ou s’ouvrent automatiquement ces sorties peuvent être utilisées, par exemple, pour commander un contacteur ou activer d’autres composants externes remarque importante les sorties relais du clemap ne fournissent aucune tension propre si une tension est nécessaire en sortie, il faut prévoir une alimentation externe de 24 vdc des tests en laboratoire ont montré que la sortie transistorisée du clemap ne peut pas fournir le courant d’appel de certains relais (par ex modèles finder 20 a) la sortie passe alors en saturation, ce qui provoque une chute de tension avec des relais de la série finder 38 , qui nécessitent un courant d’appel plus faible, le pilotage fonctionne parfaitement le modèle testé (8 a) couvre de nombreuses applications de manière fiable \ lien vers le relais testé (finder série 38, 8 a) si des intensités plus élevées (par ex 20 a) sont nécessaires, deux relais peuvent être câblés en série cette variante a également été testée avec succès en laboratoire la configuration des sorties s’effectue directement sur l’appareil, via le menu device config > external output mapping lien pour le relais testé en cas de questions supplémentaires ou pour des cas d’utilisation concrets, notre équipe support se tient volontiers à votre disposition
