Kempower via Modbus

1) Connecter le port Modbus au réseau local (LAN)

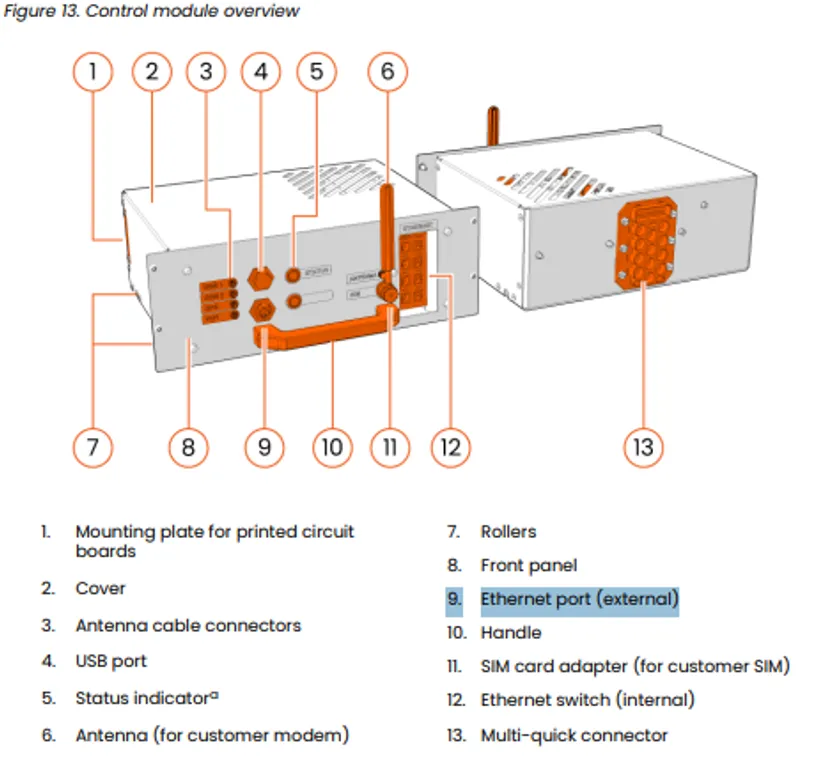

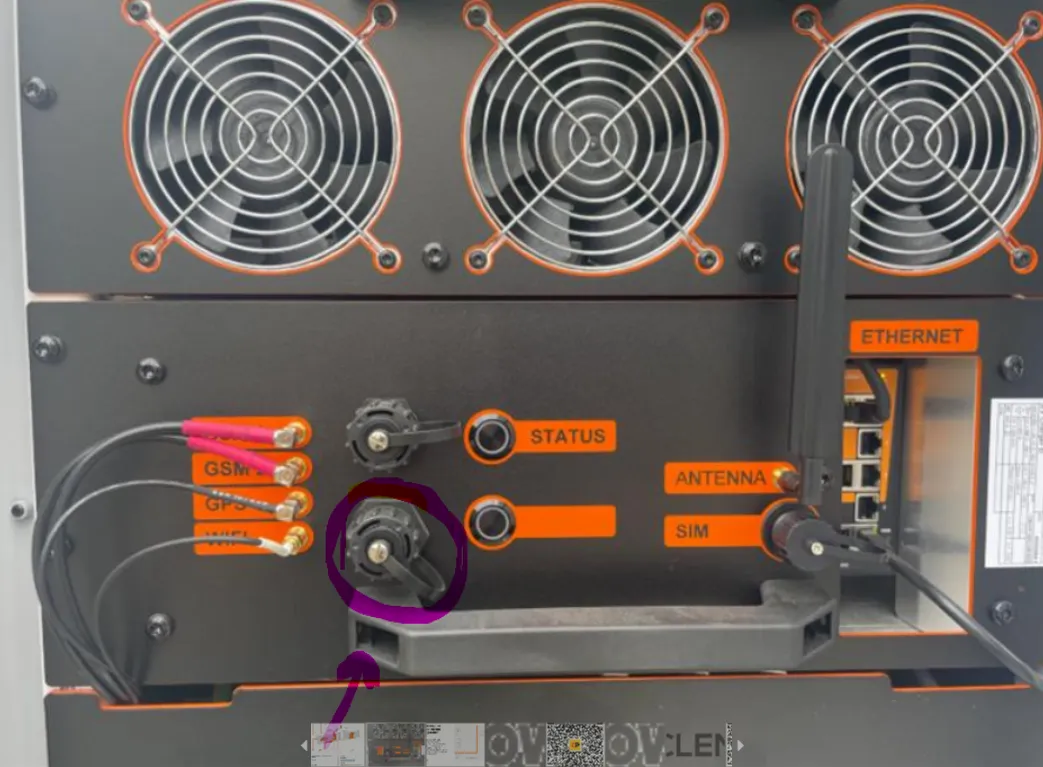

Branchez le port Modbus (point #9 sur le chargeur) dans le même réseau local (LAN) que l'appareil CLEMAP.

2) Définir une adresse IP statique

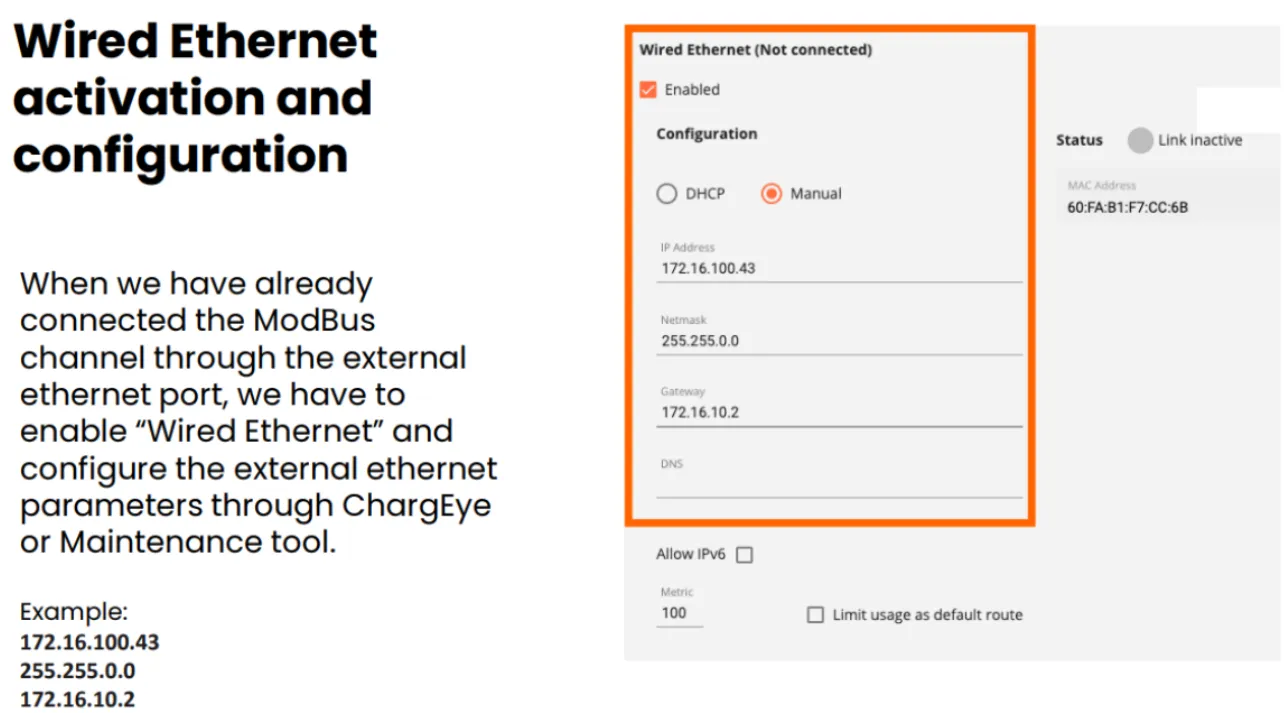

Dans la plateforme Chargeye, attribuez une adresse IP statique à votre chargeur.

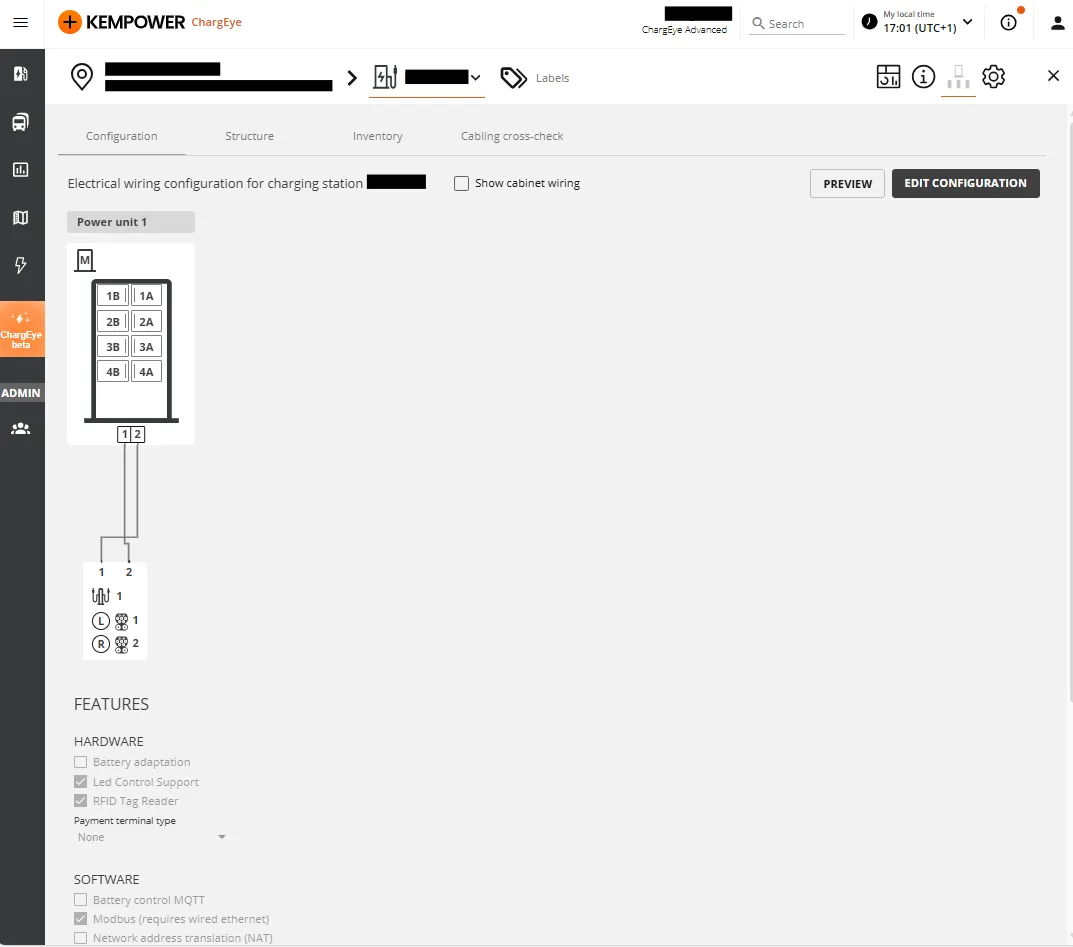

3) Activer Modbus sur le chargeur

Activez Modbus dans les paramètres du chargeur, puis redémarrez le chargeur pour que la modification prenne effet.

4) Sélectionner la bonne prise dans FLOEM

Chaque unité satellite peut avoir plusieurs connecteurs. Pour trouver le numéro de prise correct, utilisez la formule suivante :

Numéro de prise = (ID satellite − 1) × 3 + Numéro de connecteur

Exemple : Satellite 1, Connecteur 2 → (1 − 1) × 3 + 2 = Prise 2

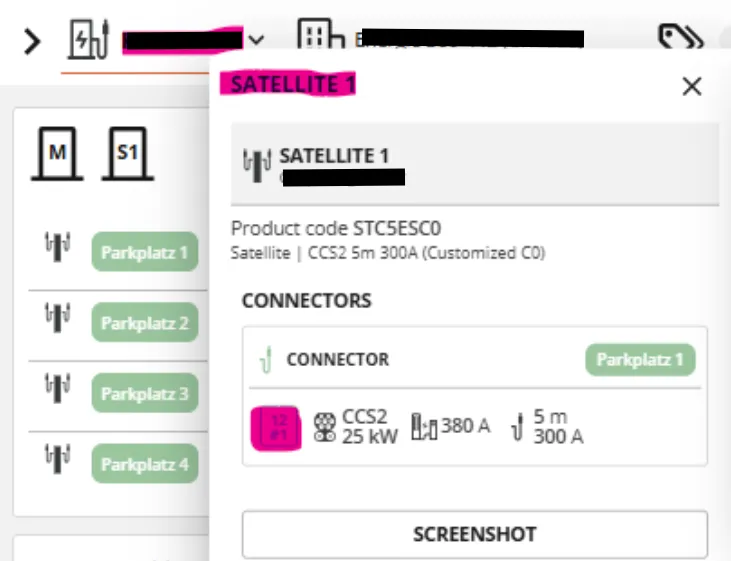

L'image ci-dessous met cela en évidence en violet — Satellite 1, Connecteur 2 donne Prise 2 :

Pour trouver vos IDs de satellite et de connecteur, allez dans Menu du chargeur → Matériel. Vous y verrez tous les IDs de satellite et leurs connecteurs associés.

Dans l'exemple ci-dessous, les combinaisons satellite/connecteur 12, 22 et 32 correspondent aux prises 2, 5, 8 et 11 :

Même s'il s'agit de 4 satellites différents, ils partagent tous le même serveur Modbus. Dans FLOEM, vous utilisez donc la même adresse IP pour tous. Le port est 502 (Modbus TCP standard).

Dans FLOEM, ajoutez chaque prise comme ressource séparée :

Bonne charge !
