Load Management

Schritt 1: Elektrische Installation

ACHTUNG: Da der Einbau im Schaltschrank oder im Sicherungskasten erfolgt, empfehlen wir Ihnen, sich an einen Elektriker zu wenden.

Das Produkt CLEMAP Load Management Static enthält keine Stromzangen oder Coil Rogowski.

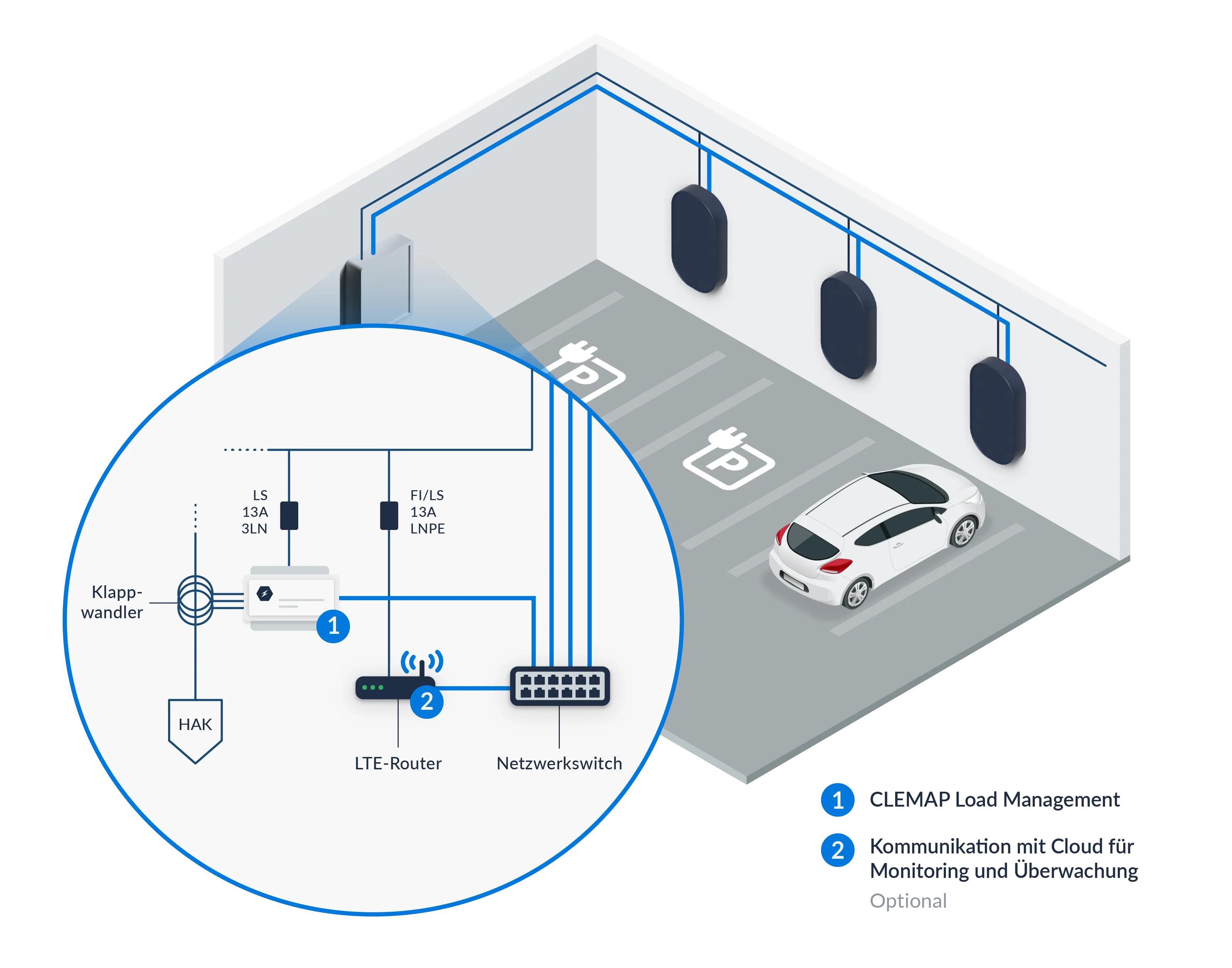

Abbildung 3: Typische Installation vom CLEMAP Lastmanagement
Abbildung 3: Typische Installation vom CLEMAP Lastmanagement

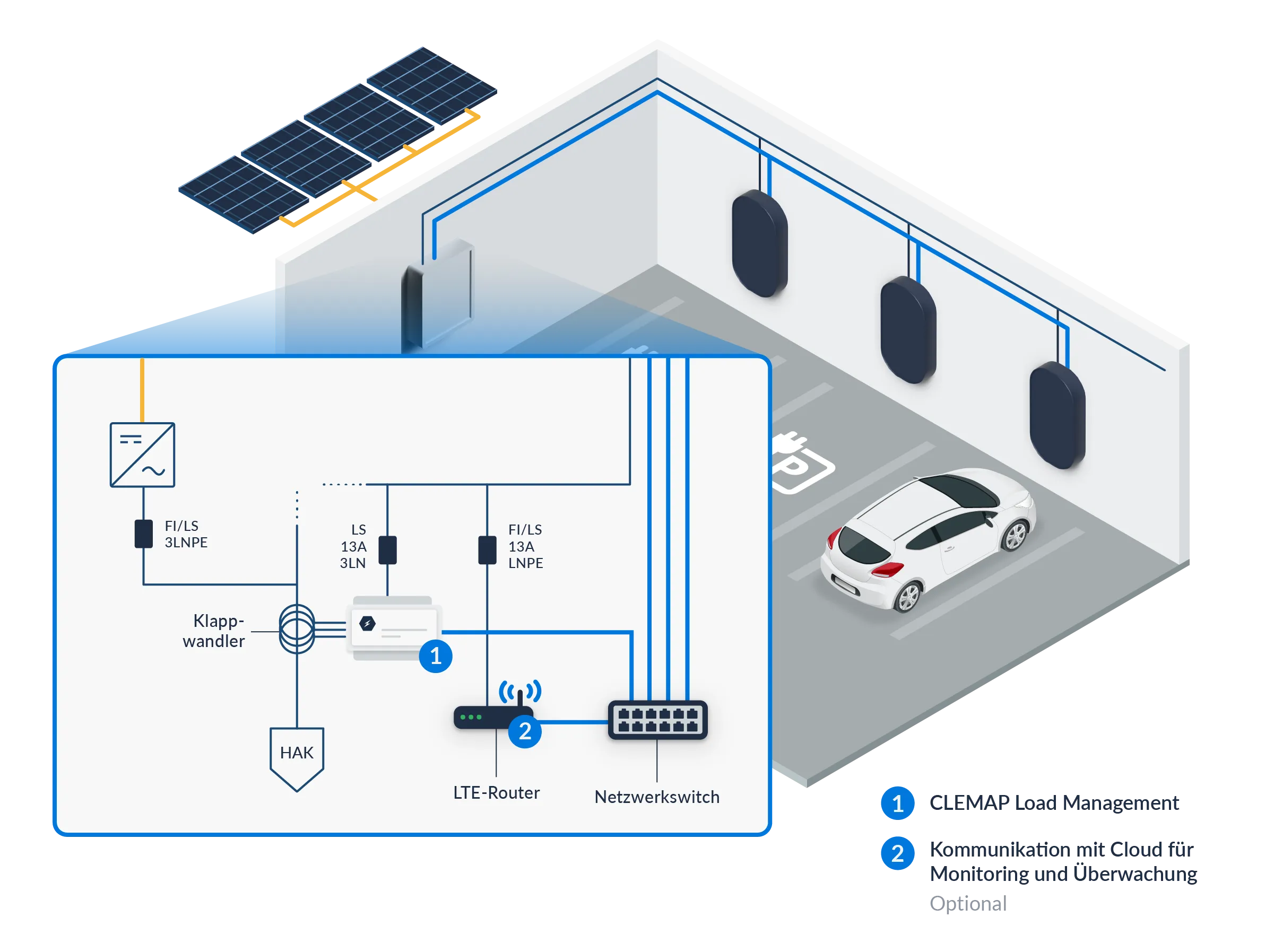

Abbildung 4: Typische Installation vom CLEMAP Lastmanagement mit Photovoltaik
Abbildung 4: Typische Installation vom CLEMAP Lastmanagement mit Photovoltaik

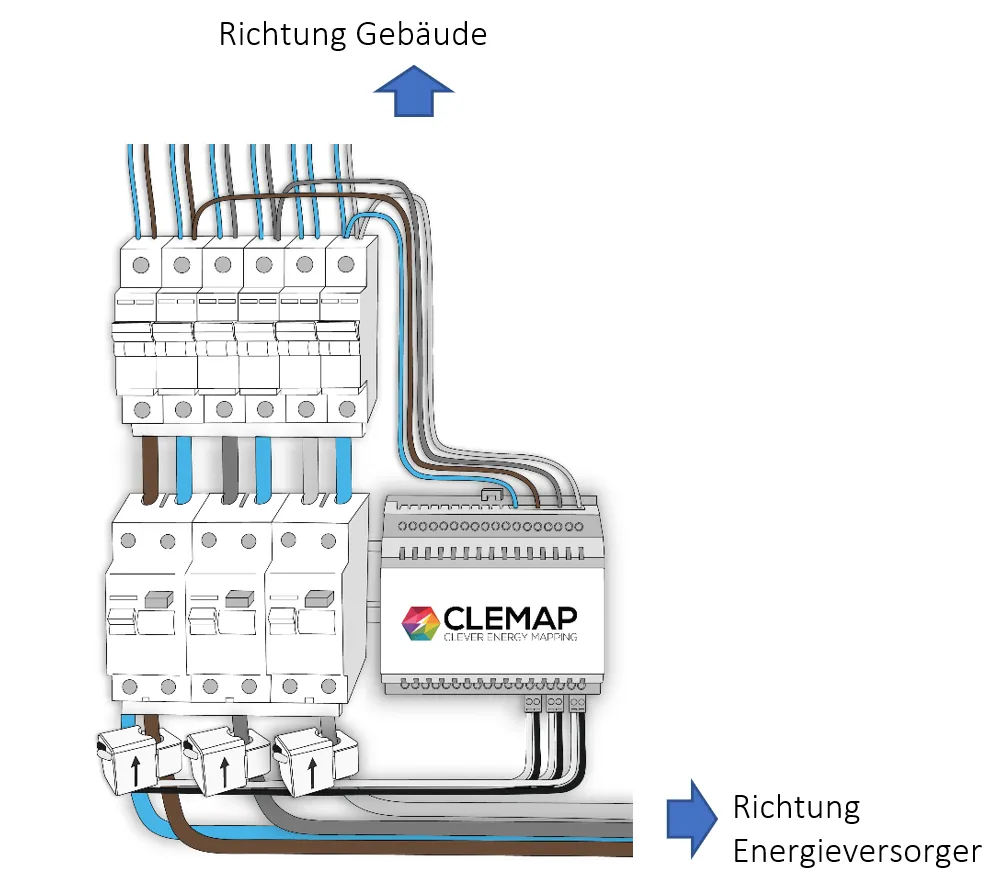

Abbildung 5: Schema der CLEMAP-Installation in einem Sicherungskasten des Gebäudes
Abbildung 5: Schema der CLEMAP-Installation in einem Sicherungskasten des Gebäudes

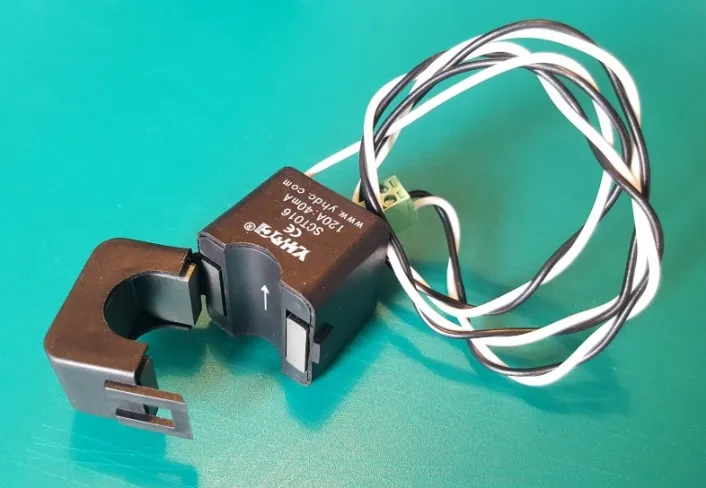

Abbildung 6: Stromsensor. Der Pfeil muss in Stromrichtung folgen (zu den Verbrauchern)
Abbildung 6: Stromsensor. Der Pfeil muss in Stromrichtung folgen (zu den Verbrauchern)

Abbildung 7: Rogowski-Spule. Die Stromrichtung wird vom Pfeil gezeigt. ACHTUNG: Achten Sie darauf, dass Sie beim Schliessen des Verschlusses ein "Klick" hören
Abbildung 7: Rogowski-Spule. Die Stromrichtung wird vom Pfeil gezeigt. ACHTUNG: Achten Sie darauf, dass Sie beim Schliessen des Verschlusses ein "Klick" hören


a.      Stellen Sie sicher, dass die Stromversorgung im Sicherungskasten unterbrochen ist.

b.     Positionieren Sie das CLEMAP-Produkt (a) so, dass die Stromsensoren (b) einfach an die Haupteingangskabel (L1, L2 und L3) angeschlossen werden können (wie im Bild 2 dargestellt).

c.      Befestigen Sie das CLEMAP-Produkt im Sicherungskasten.

Das Produkt CLEMAP Load Management Static enthält keine Stromzangen oder Coil Rogowski.

Verbinde einfach L1 und Schritte d, e und f können übersprungen werden.

d.      Schliessen Sie die Stromsensoren (b) an die isolierten ankommenden Stromleitungen (L1, L2 und L3) an und achten Sie darauf, dass der in Abbildung 3 gezeigte Pfeil Richtung elektrische Verbraucher zeigt.

e.      Schliessen Sie die Stromsensoren (b) an das CLEMAP-Produkt an und achten Sie darauf, dass die Stromsensoren der L1-, L2- und L3-Kabel mit den entsprechenden Spannungseingängen L1, L2 und L3 übereinstimmen.

f.        Schliessen Sie die Eingänge N, L1, L2 und L3 nach einer Absicherung (maximal 16 A) an die entsprechenden Spannungsleitungen an.

g.      Schalten Sie die Sicherungen ein und warten Sie 3 Minuten, bis der Sensor aktiv ist.

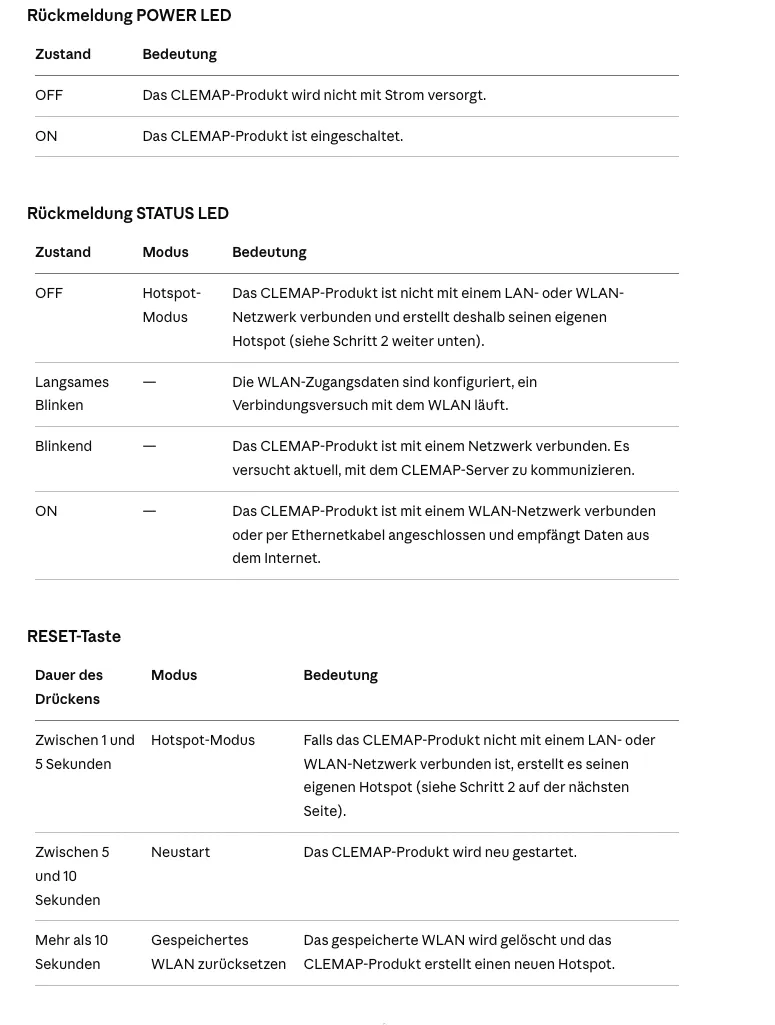

POWER LED- Rückmeldungen

OFF

Das CLEMAP-Produkt ist stromlos.

ON

Das CLEMAP-Produkt ist eingeschaltet.





STATUS LED- Rückmeldungen

OFF

Hotspot Mode

Das CLEMAP-Produkt hat keine Verbindung zu einem LAN oder WLAN-Netzwerk, deswegen erstellt es einen eigenen Hotspot (siehe Schritt 2 auf der nächsten Seite).

Langsames Blinken

Die WiFi-Anmeldedaten sind konfiguriert, es wird versucht, eine Verbindung zum WiFi herzustellen.

Blinkend

Das CLEMAP-Produkt ist an ein Netzwerk angeschlossen. Derzeit sucht es die Kommunikation mit dem CLEMAP server.

ON

Das CLEMAP-Produkt ist an ein WLAN-Netzwerk angeschlossen oder über ein Ethernet-Kabel angeschlossen und empfängt Daten aus dem Internet.

RESET Taste

zwischen 1 und 5 Sekunden gedrückt

Hotspot Mode

Falls das CLEMAP-Produkt keine Verbindung zu einem LAN oder WLAN-Netzwerk hat, wird ein eigener Hotspot erstellt (siehe Schritt 2 auf der nächsten Seite).

zwischen 5 und 10 Sekunden gedrückt

Neustart

Das CLEMAP-Produkt wird neu gestartet.

mehr als 10 Sekunden gedrückt

Gespeichertes WIFI zurücksetzen

Das gespeicherte WIFI wird gelöscht und das CLEMAP-Produkt erstellt einen neuen Hotspot.
