Requisiti di sistema
ATTENZIONE: Poiché l'installazione avviene nel quadro elettrico o nella scatola dei fusibili, si raccomanda di contattare un elettricista.

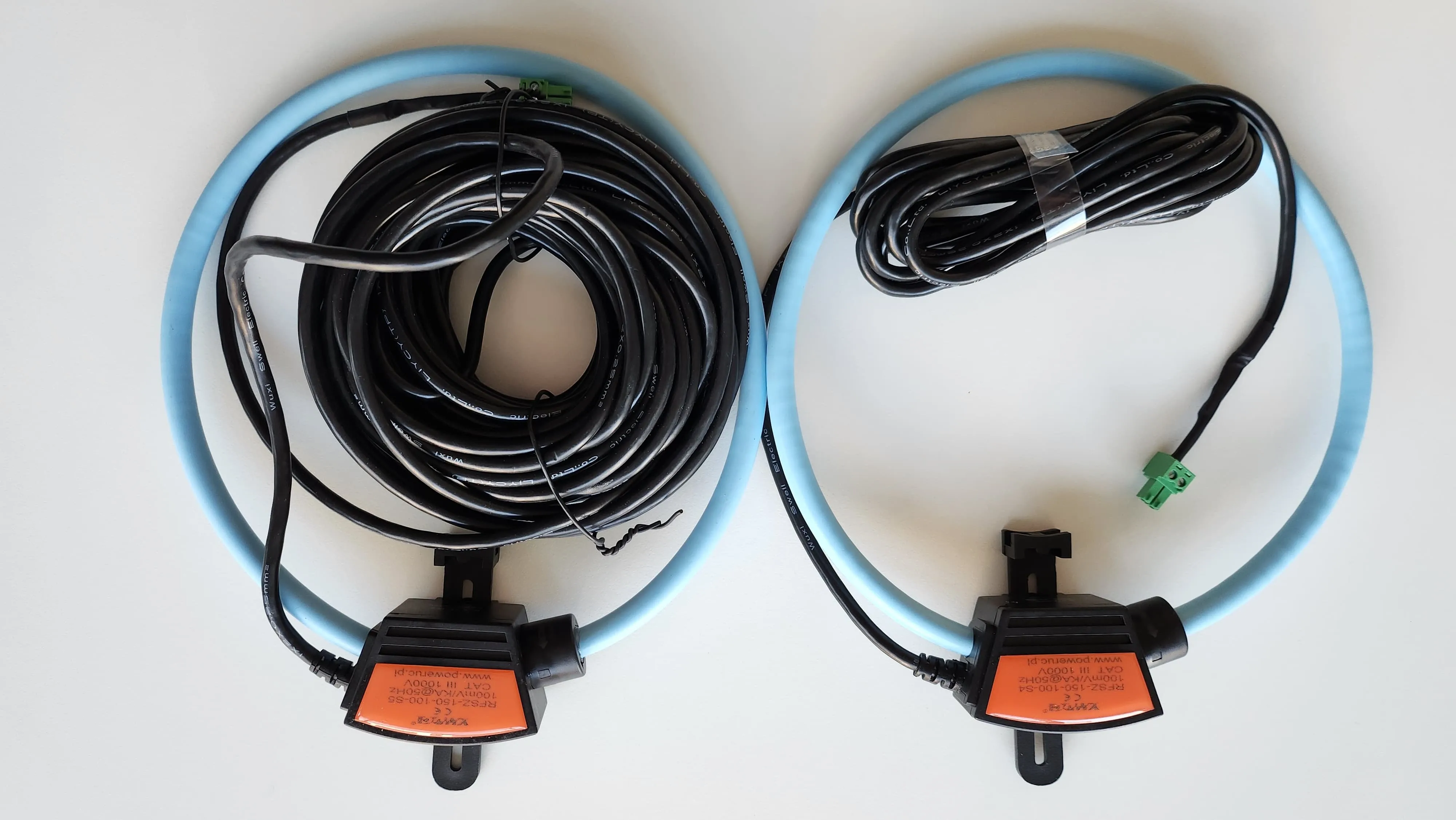

Il prodotto CLEMAP Load Management Static non ha sensori di corrente.
Alimentazione: | Protocollo radio: | Dimensioni (LxAxP): |
---|---|---|
230V+/-10% 50/60Hz AC | WIFI 802.11b/g/n | 105 x 86 x 59 mm |
Conforme alle norme UE: | Frequenza WLAN: Gamma operativa di 2.4 - 2.5 GHz LAN: Connettore RJ45 | Consumo energetico: <3W |
- Direttiva RE 2014/53/UE - LVD 2014/35/EU - EMC 2014/30/EU - RoHS2 2011/65/EU | Portata operativa (a seconda della costruzione): - fino a 50 m all'aperto - fino a 30 m all'interno | Interfaccia meccanica: Guida DIN |
CLEMAP Load Management è utilizzato per la limitazione dinamica della potenza di due o più stazioni di ricarica elettrica in un garage o parcheggio. Il consumo di energia dell'intero edificio viene misurato e l'energia rimanente disponibile per le stazioni di ricarica viene calcolata e comunicata in tempo reale. Lo stato di gestione del carico può essere monitorato e controllato storicamente e in tempo reale tramite il portale online CLEMAP Floem. CLEMAP Load Management può operare nella rete locale e fondamentalmente funziona perfettamente anche senza una connessione internet. Tuttavia, è necessaria una connessione temporanea a Internet durante la fase di installazione. Si raccomanda inoltre di installare una connessione internet permanente in modo che lo stato delle stazioni di ricarica possa essere monitorato a distanza tramite CLEMAP Floem dopo la messa in funzione. CLEMAP Load Management è installato in una scatola di fusibili e deve essere collegato alle linee di alimentazione tra il contatore e l'edificio. Di solito ci sono tre linee di ingresso in un edificio: i conduttori di fase (L1=marrone, L2=nero e L3=grigio) e come uscita il conduttore neutro (chiamato anche N=blu). I tre sensori di corrente devono essere collegati alle tre linee di ingresso.
Prima di iniziare l'installazione, controllate che i seguenti punti siano soddisfatti:
- hai uno smartphone o un portatile per attivare il prodotto CLEMAP.
- c'è abbastanza spazio nella scatola dei fusibili per installare il prodotto CLEMAP. a. Sì → Vai al punto 3. b. No → Controllare se è possibile installare CLEMAP vicino alla scatola dei fusibili. CLEMAP può essere installato anche in altre scatole di fusibili. Continuare al punto 3.
- Esiste una connessione via cavo Ethernet o eventualmente una rete WLAN nel luogo di installazione del prodotto CLEMAP? a. Sì → Avviare l'installazione. b. No → Tirare un cavo LAN fino al sensore CLEMAP o installare un ripetitore WLAN e continuare l'installazione.
Avviso di sicurezza: Per tutti i lavori con l'elettricità, la sicurezza è fondamentale. Le linee della zona in cui si lavora devono essere spente "tutti i poli" prima del lavoro. Il modo migliore per farlo è spegnere il fusibile corrispondente. Ma attenzione: All-pole significa che tutti i conduttori, cioè la fase e il conduttore neutro, sono diseccitati. Per garantire questo, anche l'interruttore di corrente residua (FI) deve essere disinserito. Inoltre, i cavi devono essere controllati per assicurarsi che siano privi di corrente prima di toccarli.
La funzione di ogni conduttore può essere riconosciuta dal rispettivo colore del cavo di alimentazione in una corretta installazione elettrica. Ma attenzione: i vecchi edifici hanno spesso la colorazione sbagliata dei conduttori perché gli standard sono cambiati più volte nel corso degli anni.
Fondamentalmente, ci sono tre tipi di cavi elettrici. In primo luogo, c'è il conduttore attivo, il conduttore esterno, chiamato anche conduttore di fase (L) o semplicemente fase. Poi c'è il conduttore neutro (N). E infine c'è il conduttore di protezione (PE), chiamato anche semplicemente terra (non utilizzato quando si installa il prodotto CLEMAP).
I colori dei cavi di alimentazione sono i seguenti: | | |
---|---|---|
Fase | L1, L2 e L3 | marrone, nero, grigio |
Neutro | N | blu |
Terra | PE | verde-giallo |
Tuttavia, soprattutto con le installazioni più vecchie, non date per scontato che lo schema dei colori dell'impianto elettrico sia corretto.
