Piani di installazione
Da questa pagina è possibile scaricare schemi di installazione esemplificativi.
Esempi di schemi elettrici
Esempio di schemi trifase con istruzioni di collegamento:
- Installazione standard con sensori di corrente (trasformatori o sensori Rogowski)

- Collegamento al ricevitore di comando centralizzato o alla scatola di controllo FNN

- Installazione elettrica di un gateway di gestione del carico CLEMAP

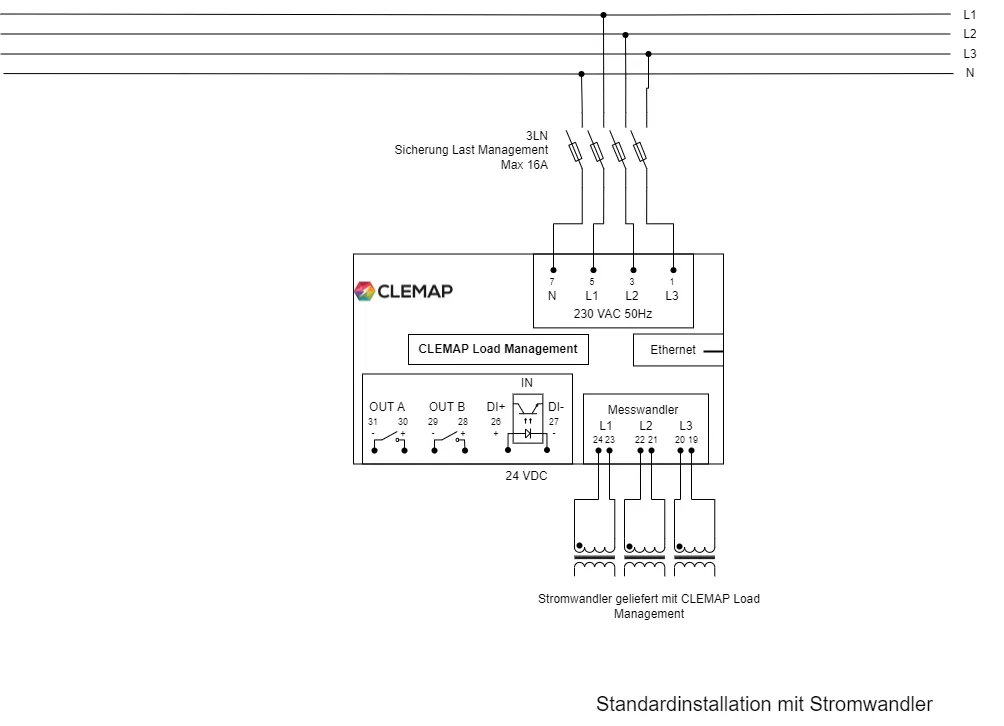

Installazione standard
- Schema di base per le installazioni
- Si garantisce che la potenza del collegamento principale non superi mai un certo valore limite (ad esempio, 80A).

Casa plurifamiliare con stazioni di ricarica collegate ai contatori degli appartamenti
- Casa plurifamiliare con garage sotterraneo comune.
- Ogni stazione di ricarica è collegata al contatore dell'appartamento corrispondente.
- Si garantisce che la potenza totale alla connessione principale non superi mai un determinato valore limite, ad esempio 80A.

Casa plurifamiliare con monitoraggio di ciascun contatore degli appartamenti
- Casa plurifamiliare con garage sotterraneo comune.
- Ogni stazione di ricarica è collegata al contatore dell'appartamento corrispondente.
- Si garantisce che la potenza alla connessione principale non superi mai un determinato valore limite (ad esempio 80A).
- Inoltre, si assicura che la potenza su ciascun contatore dell'appartamento non superi mai un determinato valore limite (ad esempio 25A).

Installazione con circuiti multipli
- Le stazioni di ricarica sono distribuite in diversi circuiti.
- Ogni circuito contiene solo stazioni di ricarica. Ad esempio, sono presenti in totale 25 stazioni di ricarica, di cui 10 montate su una linea e protette con 63A e le restanti 15 montate su una seconda linea e protette con 80A.
- Si garantisce che la potenza del collegamento principale dell'edificio non superi mai un certo valore limite (ad esempio, 200A).

Gestione del carico CLEMAP a cascata
- Un CLEMAP Load Management principale controlla CLEMAP Load Management subordinati.

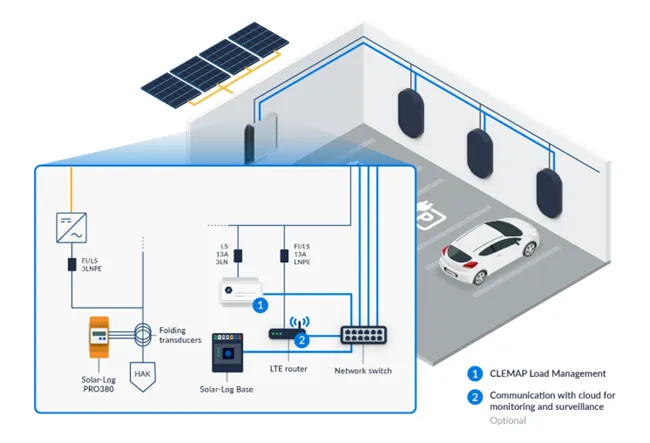

Installazione con monitoraggio impianto fotovoltaico tramite SolarLog
Il CLEMAP Load Management Gateway, può interfacciarsi con un Solar-Log Base abbinato a un Solar-Log PRO380. In questa configurazione, la gestione del carico CLEMAP acquisisce direttamente dal Solar-Log i dati di misura del quadro di distribuzione generale (HAK) e dell'impianto fotovoltaico tramite il protocollo Modbus TCP. Il prodotto CLEMAP non effettua in questo caso direttamente la misura ma la ottiene dal Solar-Log.

Circuito dinamico e circuito statico
- Il CLEMAP Load Management, in qualità di controllore principale, monitora la connessione principale tramite la propria misurazione.
- Il CLEMAP Load Management in qualità di unità subordinata controlla le stazioni di ricarica dei dipendenti in base ai propri valori misurati e alla potenza disponibile comunicata dall’unità di controllo principale a livello di trasformatore.
- Le stazioni di ricarica rapida nel parco di ricarica rapida 1 (Schnellladepark 1) sono controllate direttamente dall’unità di controllo principale del CLEMAP Load Management. Poiché nel parco di ricarica rapida 1 sono presenti altre utenze, vengono effettuate misurazioni aggiuntive con Janitza per garantire un monitoraggio dinamico del circuito nel parco di ricarica rapida 1.
- Non ci sono carichi aggiuntivi nel parco di ricarica rapida 2 (Schnellladepark 2), quindi la gestione statica del carico, effettuata dall’unità di controllo principale del CLEMAP Load Management, è sufficiente per il parco di ricarica rapida 2.

Trasformatori multipli
- L’unità di controllo principale del CLEMAP Load Management aggrega le proprie misure con i dati del dispositivo di misurazione Janitza e monitora l’utilizzo di ogni trasformatore individualmente.
- Il CLEMAP Load Management, come unità subordinata, controlla le stazioni di ricarica per i dipendenti (Mitarbeiter Ladestationen), basandosi sui propri valori di misura e sulla potenza disponibile a livello di trasformatore comunicata dall’unità di controllo principale.
- Le stazioni di ricarica rapida nel parco di ricarica (Schnellladepark) sono controllate direttamente dall’unità di controllo principale del CLEMAP Load Management.
