Passo 5: Integrazione del segnale di controllo dell'ondulazione dalla società elettrica
CLEMAP Load Management supporta segnali di controllo esterni, ad esempio dalla società elettrica.
· tramite ingresso digitale (24VDC)
· tramite il cloud tramite l'interfaccia RestAPI
Le modalità supportate sono Normal, Reduced e Locked.
Configurazione

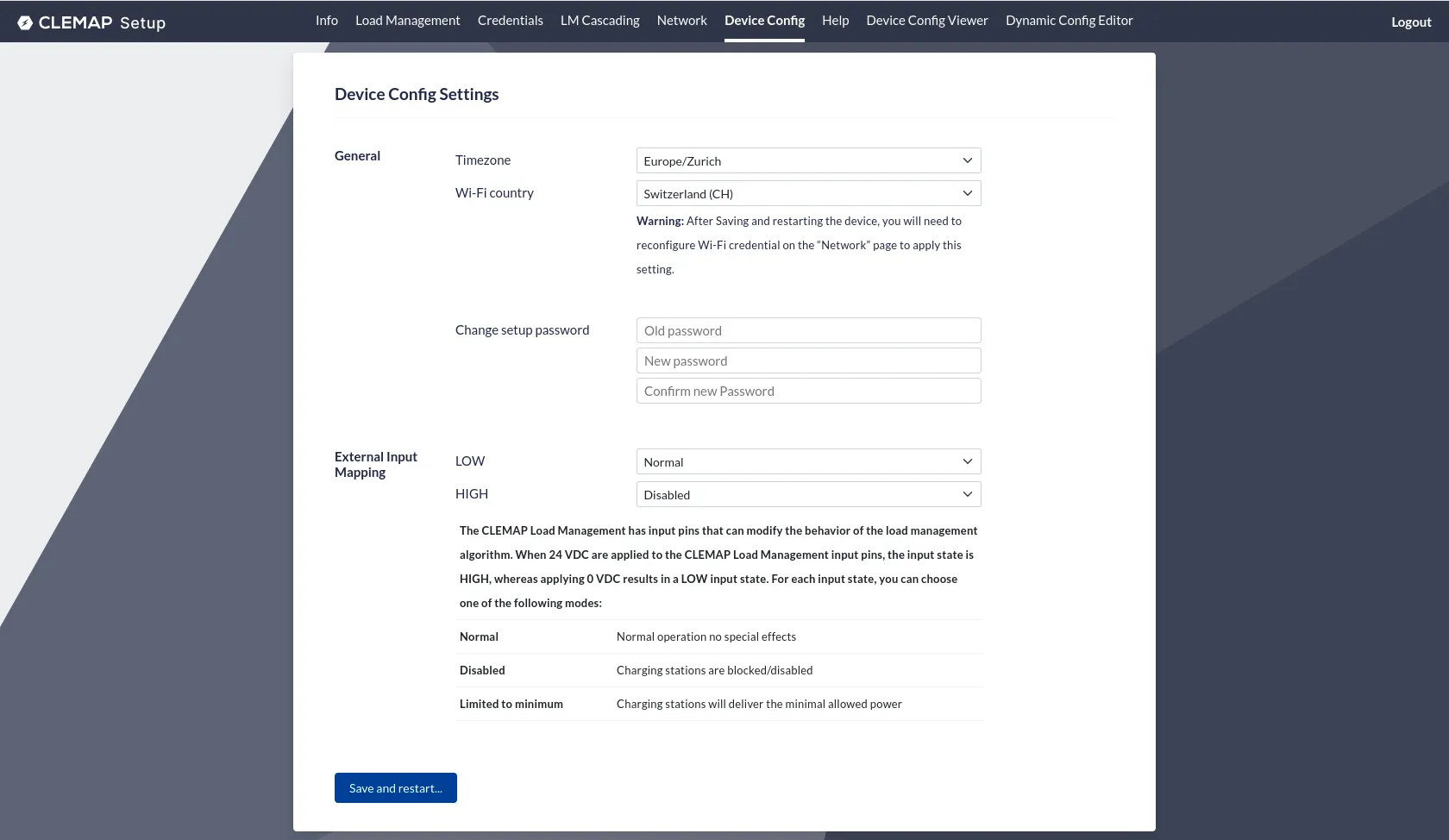

Il segnale di controllo a distanza viene configurato secondo l'immagine nell'interfaccia utente locale in Device Config --> External Input Mapping del sistema di gestione del carico CLEMAP.

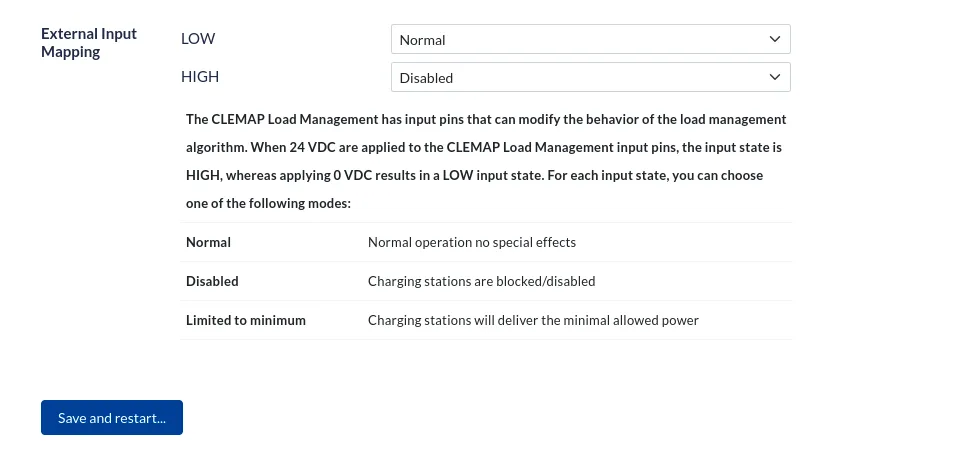

Segnale di controllo a distanza configurato come chiuditore (configurazione predefinita nel sistema di gestione del carico CLEMAP): Lo stato normale è aperto, il che significa che sono presenti 0 VDC all'ingresso. Quando arriva un segnale dal fornitore di energia, il relè si chiude, e all'ingresso ci sono quindi 24 VDC.

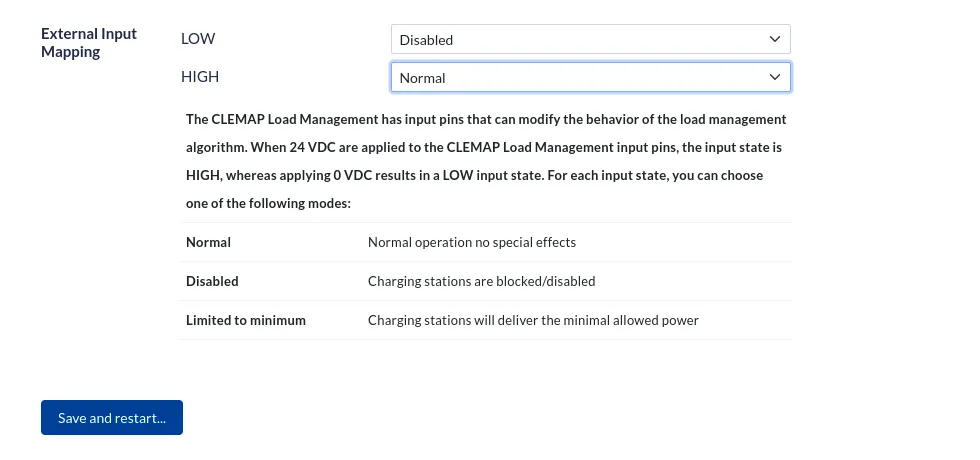

Segnale di controllo a distanza configurato come apriporta: Lo stato normale è aperto, il che significa che sono presenti 24 VDC all'ingresso. Quando arriva un segnale dal fornitore di energia, il relè si apre, e all'ingresso ci sono quindi 0 VDC.
Impostazioni disponibili
Impostazione | Descrizione |
|---|---|
Normale | Funzionamento normale senza restrizioni particolari |
Disattivato | Le stazioni di ricarica sono bloccate o disattivate |
Limitato al minimo | Le stazioni di ricarica erogano la potenza minima consentita |
Limite relativo ridotto (50%) | Le stazioni di ricarica erogano al massimo il 50% della potenza assegnata individualmente |
Limite principale ridotto (10–90%) | Il limite principale di corrente della gestione del carico viene ridotto alla percentuale selezionata del limite configurato |
Visualizzazione del segnale di controllo attivo

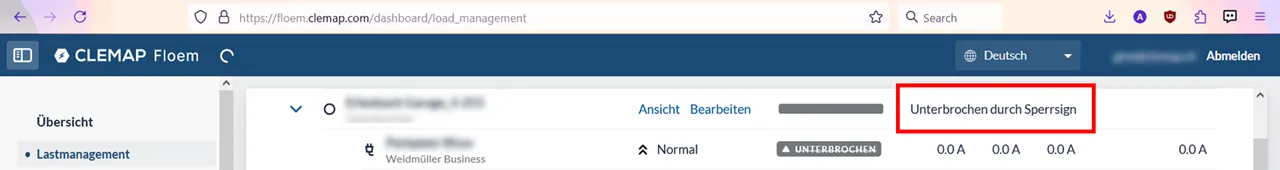

Una volta che il segnale di controllo della tariffa oraria è attivo e riconosciuto dal CLEMAP Load Management, viene visualizzato sulla piattaforma CLEMAP Floem.
