Installationspläne
Auf dieser Seite können Beispiel-Installationspläne heruntergeladen werden.
Beispielschaltpläne
Beispiel für Dreiphasen-Schaltpläne mit Anschlussanweisungen:

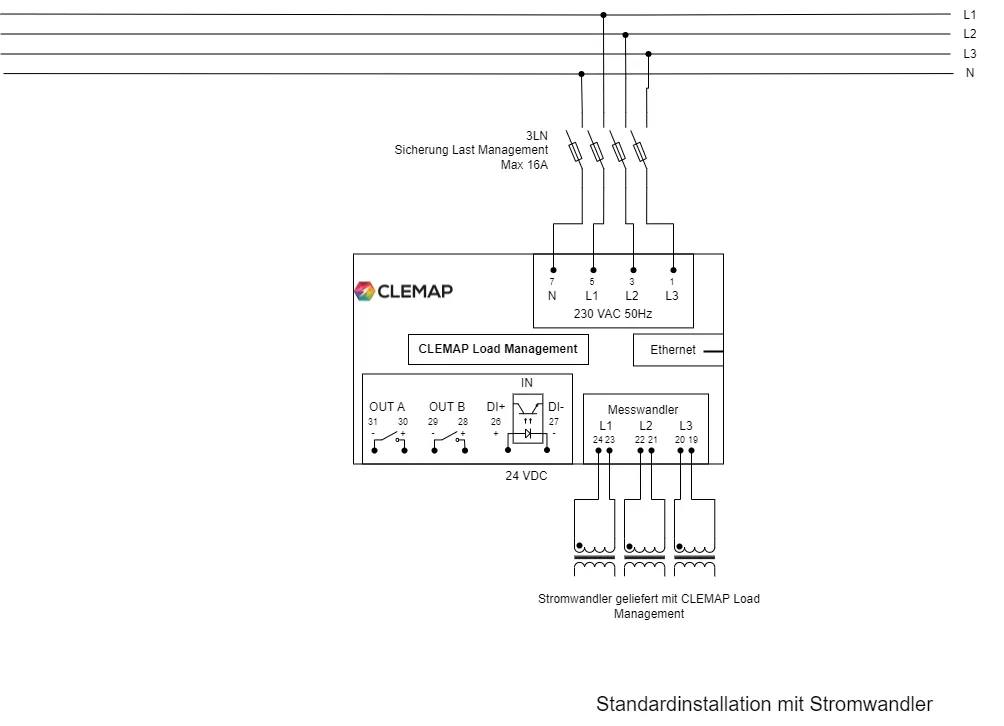

- Standardinstallation mit Stromsensoren (Transformatoren oder Rogowski-Sensoren)

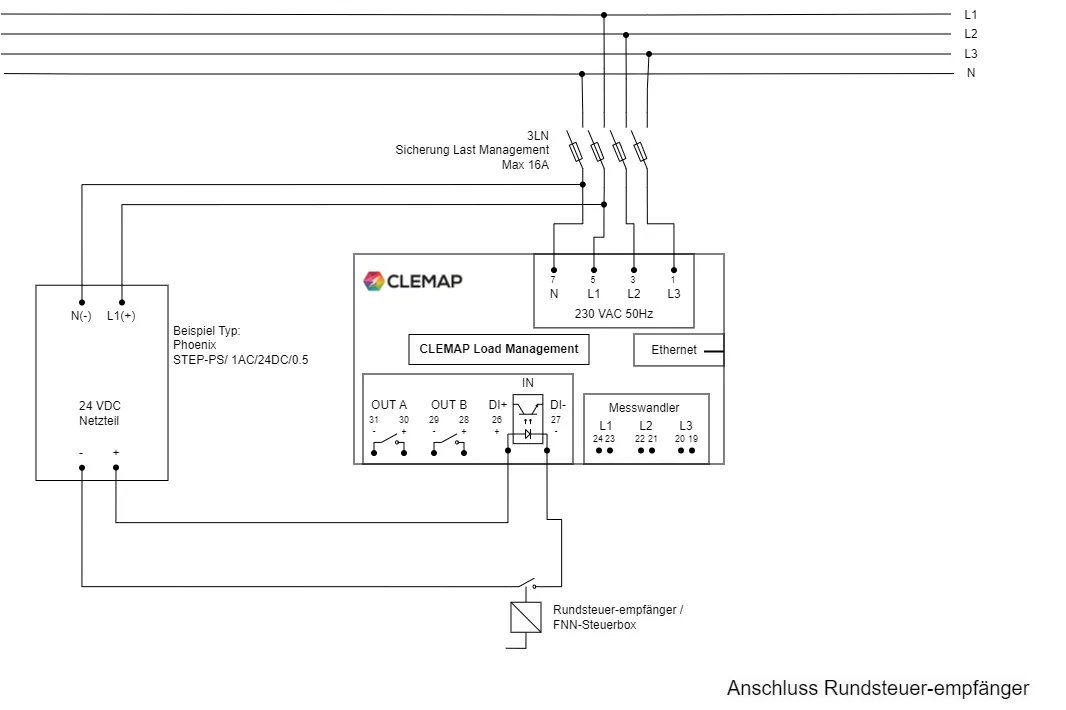

- Verbindung zum Rundsteuerempfänger bzw. zur FNN-Steuerbox

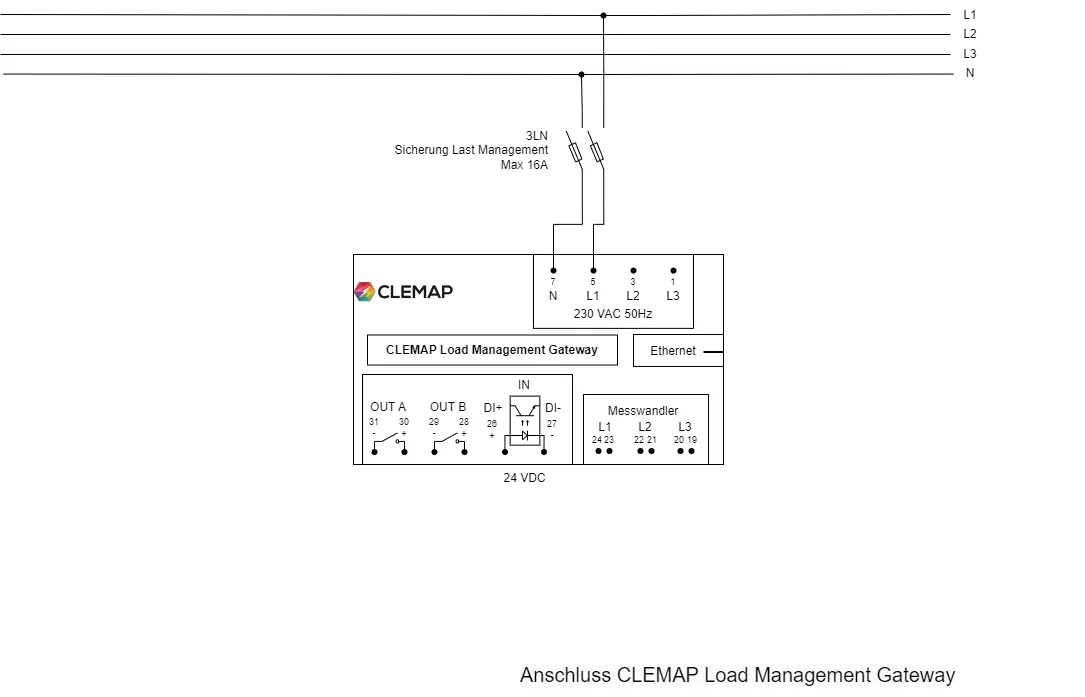

- Elektrische Installation eines CLEMAP Load Management Gateways

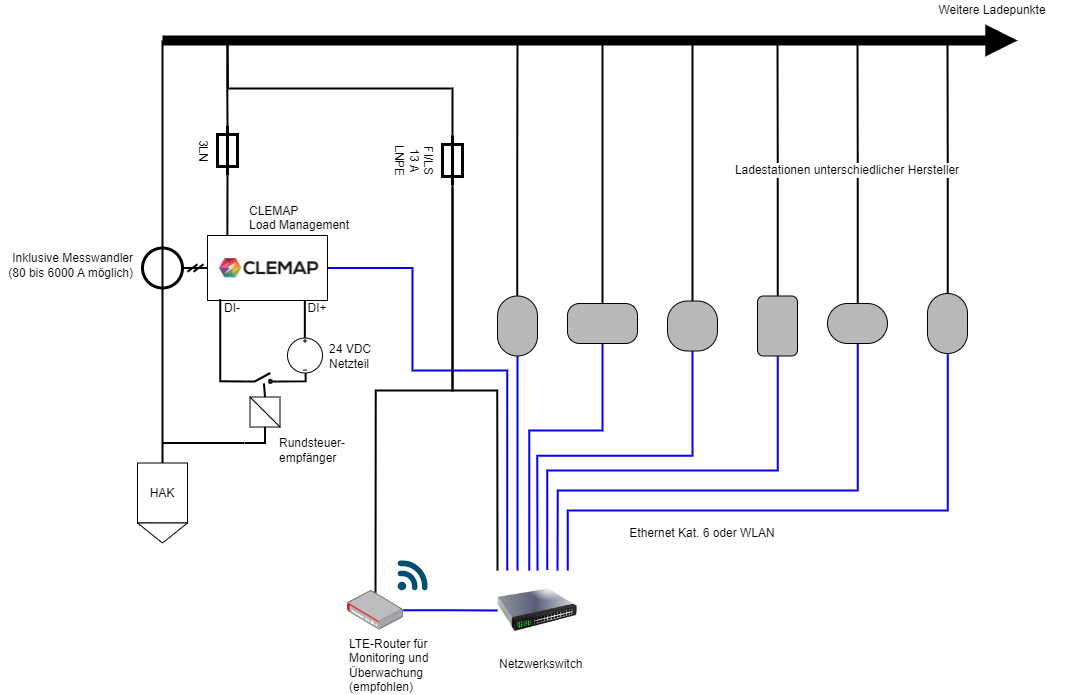

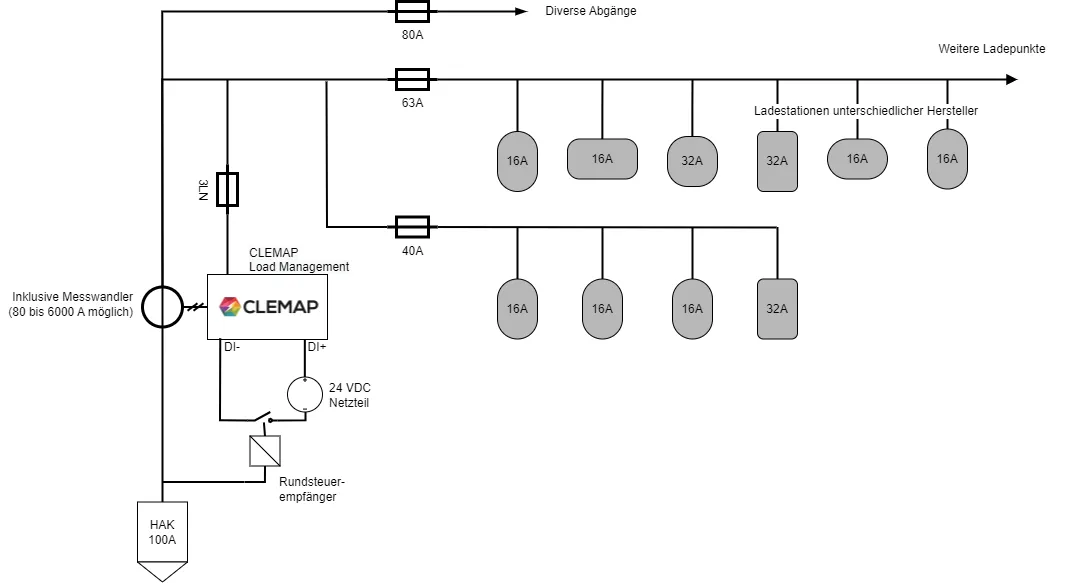

Standard-Installation
- Basis-Schema für Installationen
- Es wird sichergestellt, dass die Leistung am Hauptanschluss niemals über einen bestimmten Grenzwert geht (z.B. 80A).

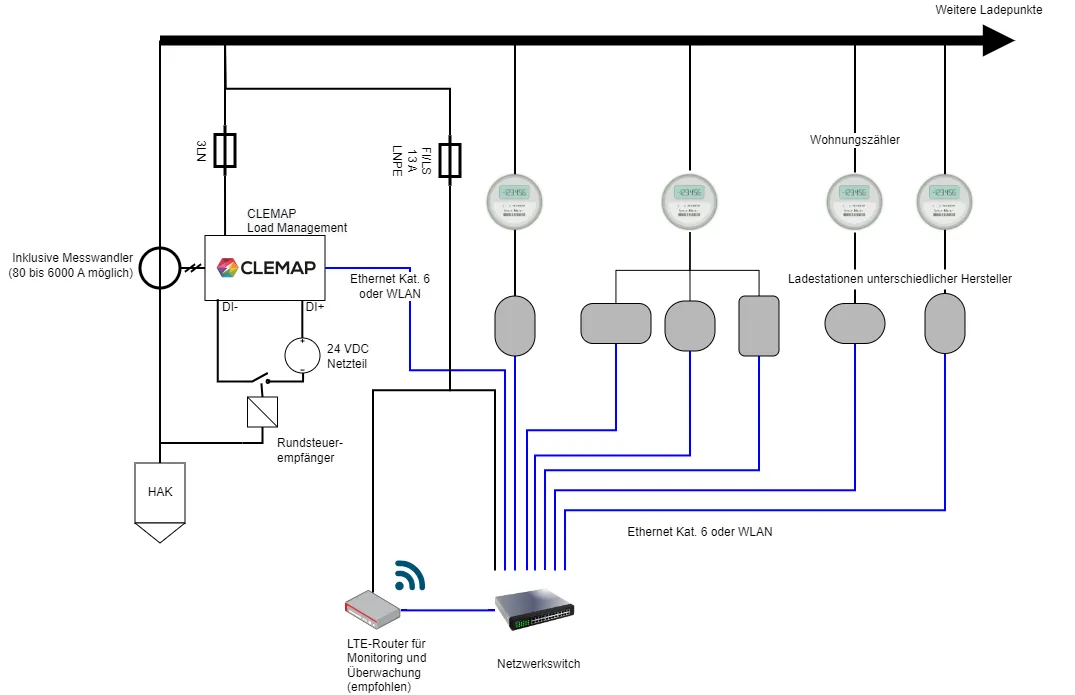

Mehrfamilienhaus mit Ladestationen unter Wohnungszähler
- Mehrfamilienhaus mit gemeinsamer Tiefgarage.
- Jede einzelne Ladestation ist mit dem jeweiligen Wohnungszähler verbunden.
- Es wird sichergestellt, dass die Gesamtleistung am Hauptanschluss niemals über einen bestimmten Grenzwert geht, zum Beispiel 80A.

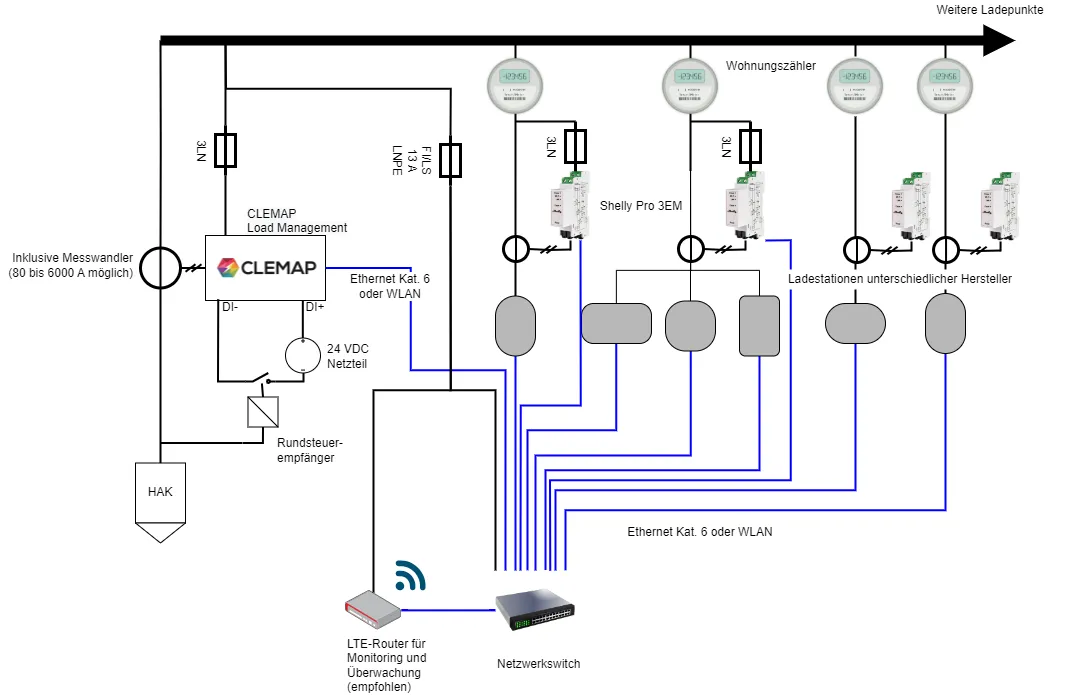

Mehrfamilienhaus mit Überwachung jedes einzelnen Wohnungszählers
- Mehrfamilienhaus mit gemeinsamer Tiefgarage.
- Jede einzelne Ladestation ist mit dem jeweiligen Wohnungszähler verbunden.
- Es wird sichergestellt, dass die Leistung am Hauptanschluss niemals über einen bestimmten Grenzwert geht (z.B. 80A).
- Ebenso wird gewährleistet, dass die Leistung an jedem Wohnungszähler niemals über einen bestimmten Grenzwert hinausgeht (z.B. 25A).

Installation mit mehreren Stromkreisen
- Ladestationen sind unter verschiedene Stromkreisen verteilt.
- Jede Stromkreis beinhaltet nur Ladestationen. Und es gibt, z.B. insgesamt 25 Ladestationen, davon 10 Ladestationen sind auf ein Strang montiert und gesichert mit 63A und die restliche 15 Ladestationen sind an einen zweiten Strang montiert und gesichert mit 80A.
- Es wird sichergestellt, dass die Leistung am Hauptanschluss des Gebaudes niemals über einen bestimmten Grenzwert geht (z.B. 200A).

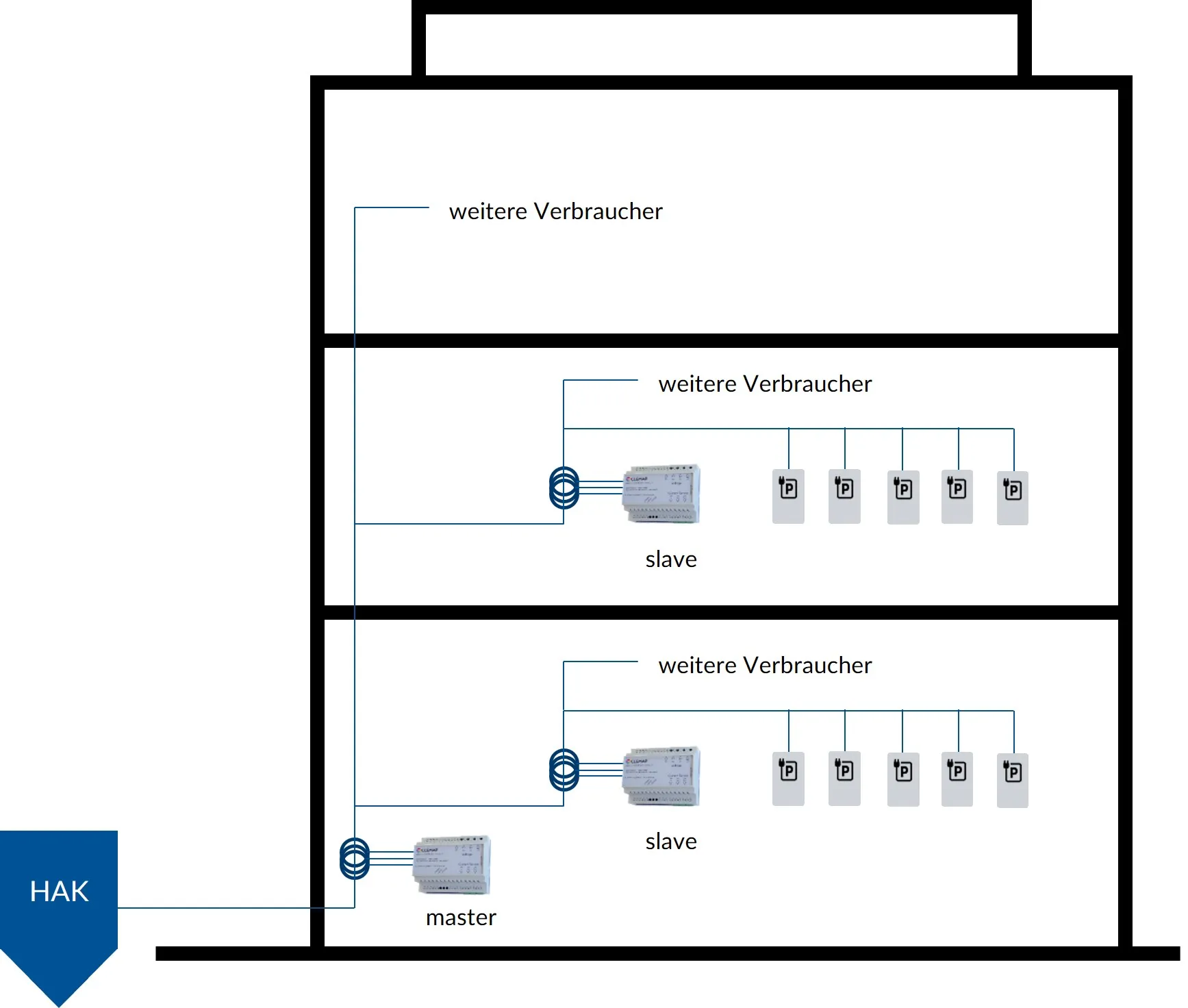

Kaskadierung von CLEMAP Load Management
- Ein Haupt-CLEMAP Load Management steuert untergeordnete CLEMAP Load Managements.

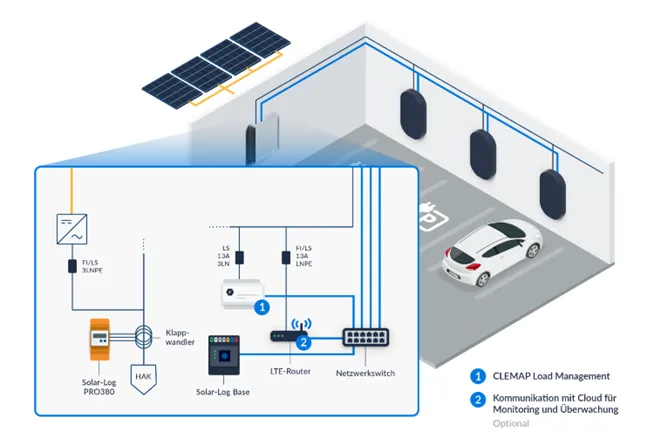

Installation mit Überwachung der Photovoltaikanlage über SolarLog
Das CLEMAP Load Management Gateway kann mit einer Solar-Log Base in Kombination mit einem Solar-Log PRO380 verbunden werden. In dieser Konfiguration übernimmt das CLEMAP-Lastmanagement die Messdaten des Hauptanschlusskastens (HAK) und der Photovoltaikanlage direkt vom Solar-Log über das Modbus-TCP-Protokoll. Das CLEMAP-Produkt führt in diesem Fall keine direkte Messung durch, sondern bezieht die Daten vom Solar-Log.

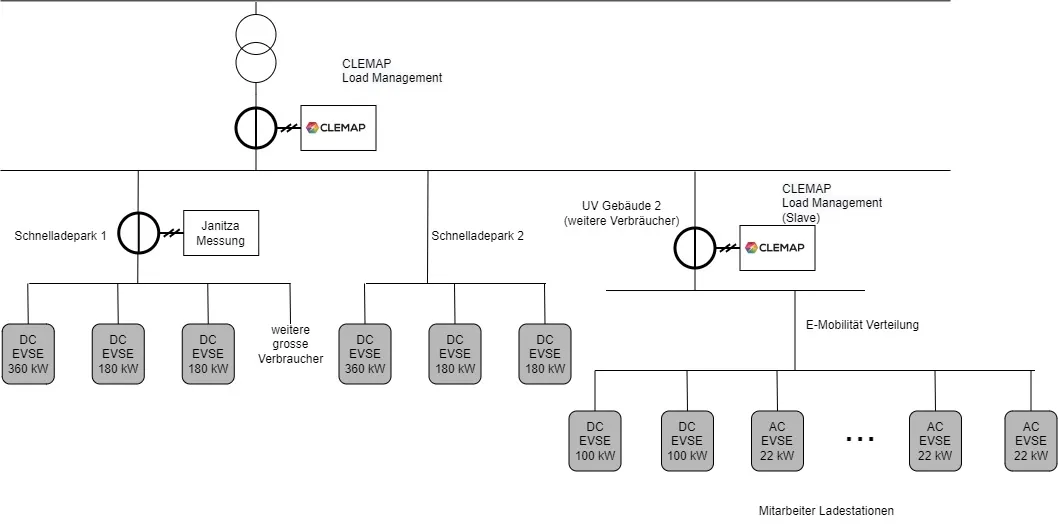

Dynamische vs. statische Stromkreis
- Das primäre CLEMAP Load Management überwacht den Hauptanschluss mithilfe eigener Messwerte.
- Das sekundäre CLEMAP Load Management steuert die Ladepunkte für Mitarbeitende auf Basis eigener Messungen sowie der vom primären System gemeldeten verfügbaren Leistung auf Trafoebene.
- Die Schnellladestationen im Schnellladepark 1 werden direkt vom primären CLEMAP Load Management gesteuert. Da sich im Schnellladepark 1 zusätzliche Verbraucher befinden, wird dort ergänzend eine Messung mit Janitza durchgeführt, um eine dynamische Überwachung des Stromkreises sicherzustellen.
- Im Schnellladepark 2 sind keine zusätzlichen Verbraucher vorhanden, daher genügt dort ein statisches Lastmanagement. ⸻

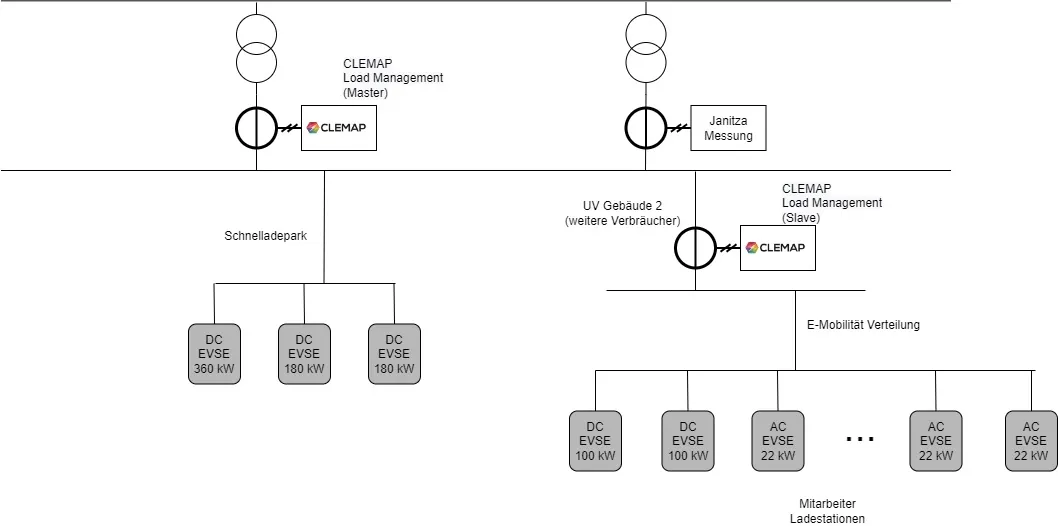

Mehrere Trafos
- Die zentrale Steuereinheit des CLEMAP Load Management aggregiert ihre eigene Messung mit den Daten des Janitza-Messgeräts und überwacht die Auslastung jedes Transformators individuell.
- Die nachgeordnete Steuereinheit des CLEMAP Load Management steuert die Mitarbeiterladestationen basierend auf ihren eigenen Messwerten sowie auf der von der zentralen Steuereinheit gemeldeten verfügbaren Leistung auf Trafoebene.
- Die Schnellladestationen des Ladeparks werden direkt von der zentralen Steuereinheit des CLEMAP Load Management gesteuert.
